管线设计的原则及注意事项

2022-01-27

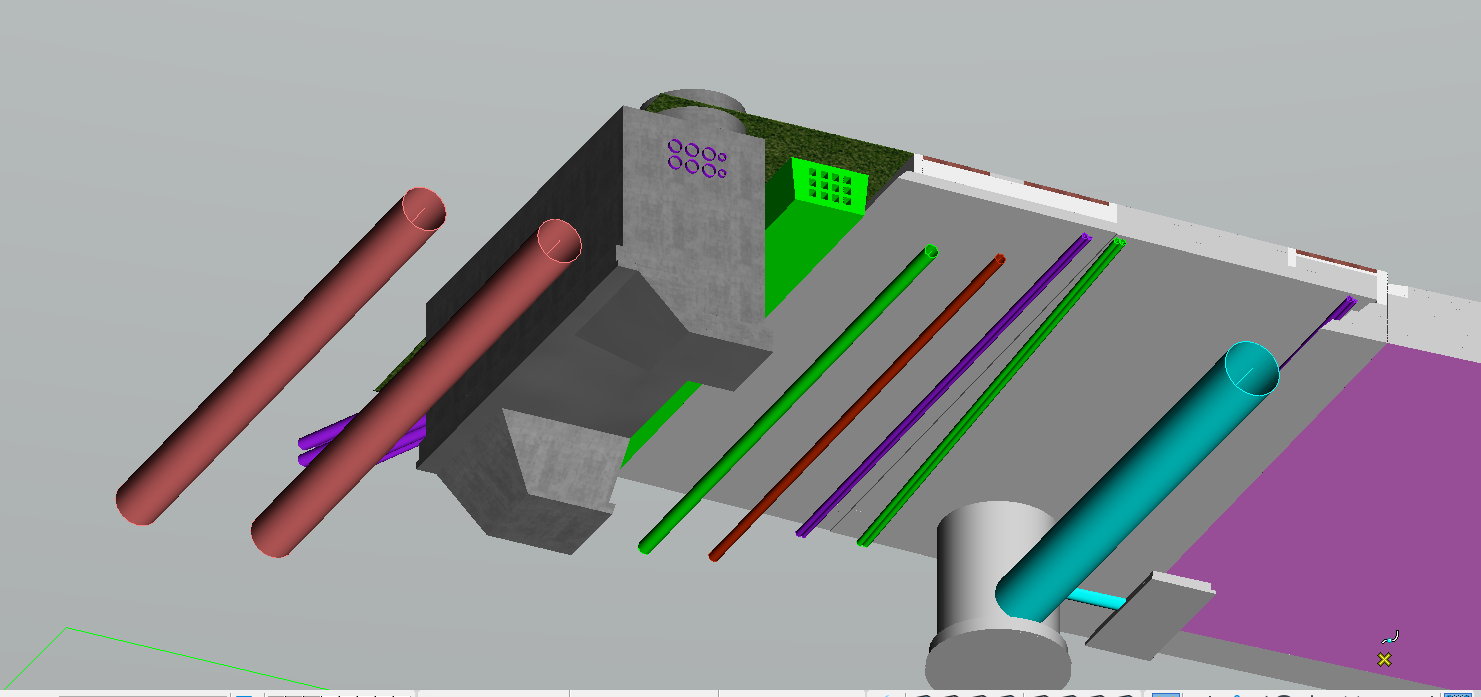

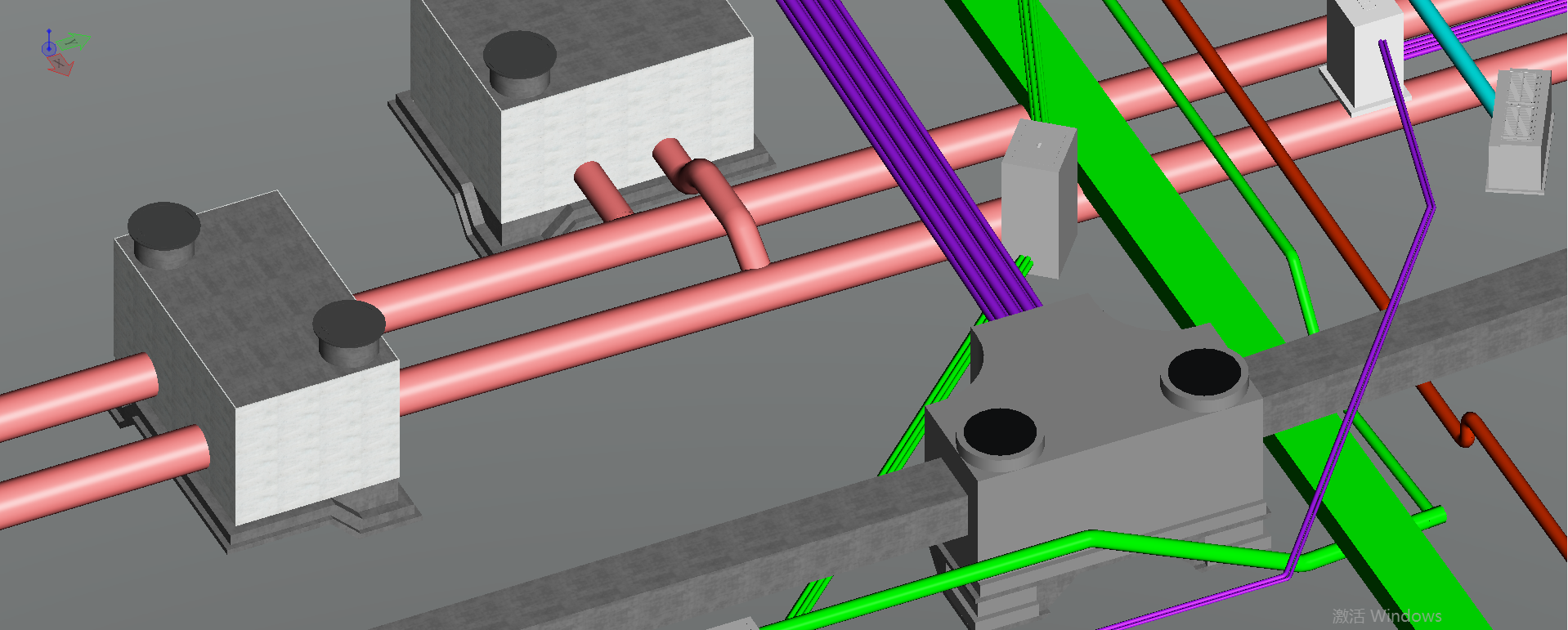

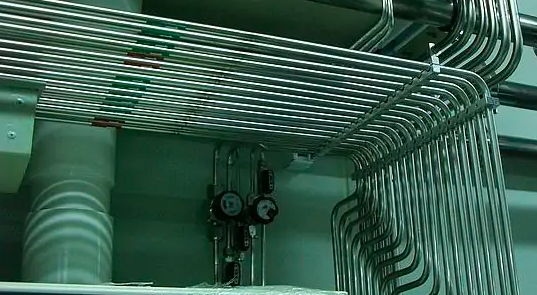

管线设计是建筑设计中的一大难题，特别是建筑物内一些管线相对集中的位置，如技术夹层、设备转换层、走廊吊顶等位置的管线，由于地方狭窄，空间有限，各类管线很容易在同一位置上发生冲突。因此，管线设计一般需要经过多次碰撞检测与分析。
管线设计一般由设计院或工程设计企业中排水、电气、暖通专业的工程师先根据各系统设计规范及建筑单体的使用要求布置管线，再由设计负责人汇总各专业管线，进行管线综合设计。这样先分后总的设计顺序，能保证各专业管线设计在符合技术规范的前提下，及时发现管线设计中的矛盾。
管线设计的原则及注意事项

在了解管线设计原则前，我们需要对管线类型有一个基本的了解，便于在管线设计时，能快速找到各类管线对应的设计规范和原则，加快设计效率，减少设计错误。
工程管线的基本分类：

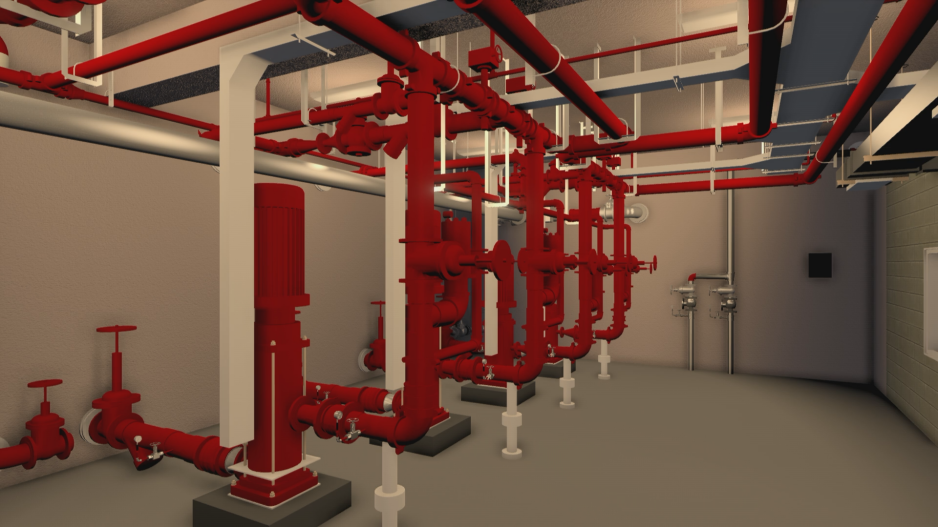

1. 消防系统。主要包括消火栓管道、自动喷水灭火管道、气体消防管道、消防泄水管道、消防报警、消防电话、消防广播、联动控制等弱电管线。

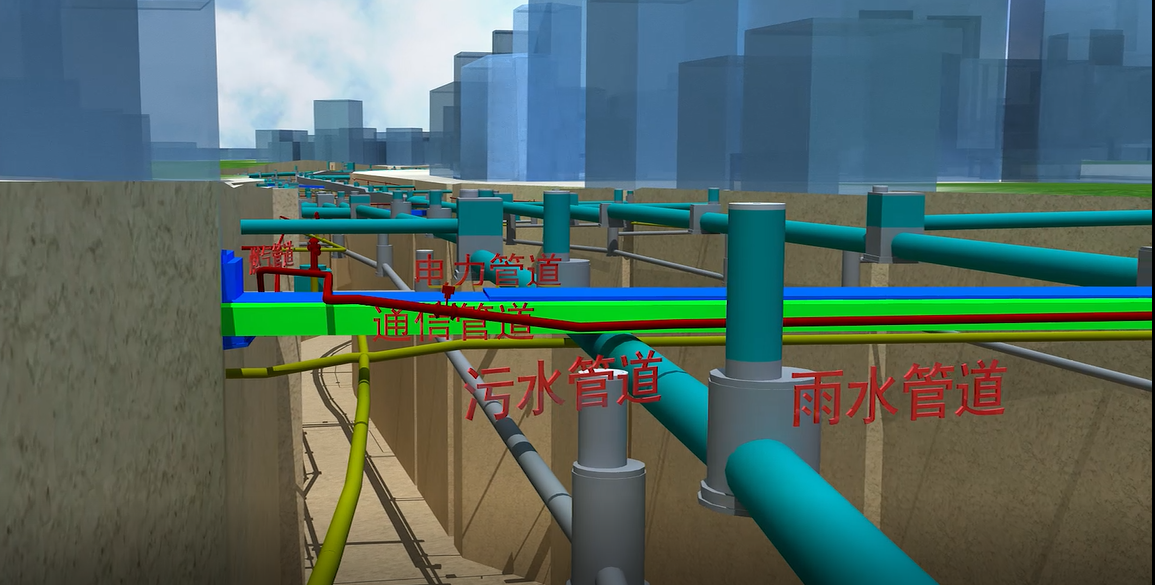

2. 生活给水、排水系统。主要包括生活给水管道、生活排水管道、雨水管道、其它排水管道等。
3. 通风空调、热力管道系统。主要包括送排风管道、空调风管、空调供回水管道、冷凝水管道，采暖、热水供应及空调处理设备所需蒸汽或热水管道。
4. 供配电强电系统。主要包括动力配电管线，电气照明配电管线。
5. 弱电系统。主要包括保安监控管线、背景音乐管线、公共广播管线、闭路电视系统管线、电话系统管线。
6. 综合布线系统。主要包括楼宇自动化系统管线、通信自动化系统管线、办公自动化系统管线。
管线设计的原则及注意事项

管线设计原则是每一位管线设计工程师需要熟记的内容，由于管线类型多，因此我们在进行综合管线设计时，必须严格遵循以下原则：
1. 先布置管径较大的管线，后布置管径较小的管线。
遇管线交叉时,小管径避让大管径。即先布风管，接下来喷淋干管、消火栓干管，空调水管，强、弱电桥架等。因小管径所占空间位置较小，易于安装，且造价相对低。
2. 压力流管道避让重力流管道。
压力流管道在外加压力作用下，介质克服沿程阻力，沿一定方向流动。给水管道、消火栓管道、自动喷水管道、热水管道等为压力管道。压力管道区别于重力管道的主要特征是可以爬升。重力流管道内的介质仅受重力作用，由高往低流。污水、废水、雨水等管道属于重力流管道，其主要特征是有坡度要求且排放水流杂质多，力求管线短，避免过多转弯，以保证建筑使用空间及排水流畅。管道交叉时，应将重力管道对标高要求作为首要条件予以满足，压力管避让重力管。
3. 冷水管避让热水管，热水管需保温且造价较冷水管高。
4. 电缆(动力、自控、通讯等)桥架与水管宜分开布置或布置在其上方，以免管道渗漏时损坏电缆或因此造成事故。
5. 可弯曲管避让不可弯曲管。
6. 金属管避让非金属管，因金属管较易切割、弯曲、连接。
7. 附件少的管道避让附件多的管道，这样有利于施工操作和维护及更换管件。
8. 管道分层布置时，由上而下按蒸汽、热水、给水、排水管线顺序排列。
管线设计的原则及注意事项

在管线设计时，我们除了要遵循管线设计原则外，还需要注意以下问题，这些问题会影响管线质量和投入使用的年限。
管线设计的注意事项：
1. 各类管线都要采用吊架、支架或托架予以固定，管线吊架或支架的位置不可忽略。建筑中较多采用L40×4，L50×5或L63×6支承角钢和∮8～∮12吊杆固定管线。
2. 喷淋横干管上要接出支管以布置喷头，管线布置时应留有接出支管的空间。
3. 空调风管、供回水管、冷凝水管、热水管等均需保温，设计时应考虑保温层厚度。
4. 强、弱电桥架之间宜有一定间距，以免互相干扰。尽可能地分别布置在走道两侧，强、弱电管道井应分别单独设置，若没有条件，强、弱电桥架在一个管道井内布置时，必须布置在管道井内两侧。
5. 走道灯具、喷头、感烟探头、喇叭、送风口布置应统一协调，避免相碰。
6. 各种管线在同一平面同一部位布置时，应尽可能少交叉。
