河北丰南临港经济园供热工程项目——唐山锅炉厂BIM应用

一、工程概况

本项目为唐山市丰南区政府引进的重点外资项目，采用工业余热利用、屋顶光伏发电及天然气应急调峰等多种清洁能源利用方式，通过资源的多维寻优、多能互补、智慧调度，实现能源梯级利用、清洁高效的目标。本项目计划总投资人民币6亿元，覆盖河北丰南经济开发区临港经济园第二起步区、化工园、滨海小镇，为辖区内工业企业、居民及商业等用户提供优质可靠的供热供暖服务。

本项目一期规划建设分布式能源主站1座、燃气调压站一座，DN800DN600的主干线热水管网管槽长度约为7km，DN600DN300的主干线蒸汽管网长度约为15km。项目达产后可满足面积约为301.83万m2的供暖负荷，工业用蒸汽负荷约为283.5t/h。

产区

二、BIM技术应用背景

1）设计背景

随着项目的规模扩大、复杂度的增加，传统的方式在多人多专业的协同设计上，逐步暴露出缺点与漏洞。在工期紧迫的项目中，经常发生图纸说明不一致、设计内容冲突及工程数量核算错误等问题，造成工期延期，设计成果品质不良。

通过BIM技术所建立的3D可视化模型，让参与设计的工程师在虚拟空间内的建造过程，更精确、更细致、更具表现力，并节省大量人力，增进设计效率，提升设计品质。

2）施工背景

在施工期间，对于复杂的建筑形体，工人及监工只能靠平、立面图来判断建筑物的实际样子，这有可能存在施工错误的潜在风险，导致多余的工程费用及时间。

利用BIM技术为工程项目提供3D可视化模型、4D模拟演示、5D成本实时动态管理等, 为传统的建筑流程与管理方式带来了全新的变革。

3）管理背景

建筑物数据在提供信息的过程中会遇到许多问题，如软件工具不同无法开启、软件相同接口不同而导致错误信息、文件格式无法转换等，造成不同部门在协同合作上产生障碍。

一套完整且成熟的信息交流平台系统，可以让各部门轻易取得建筑物信息，减少错误的发生率，提升建造效率，提高建筑物本体质量。

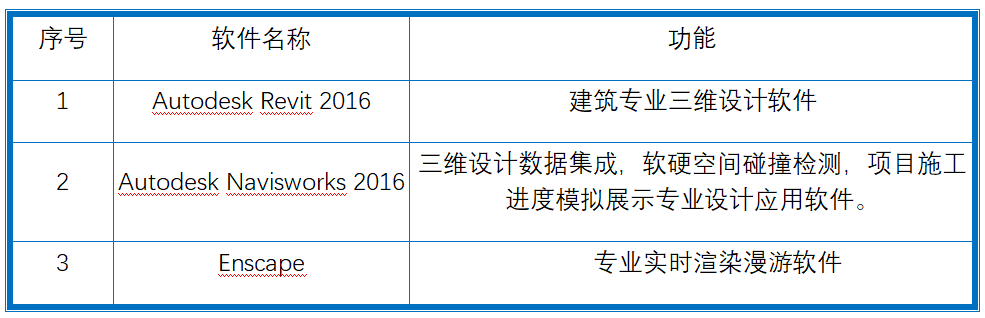

软件配置

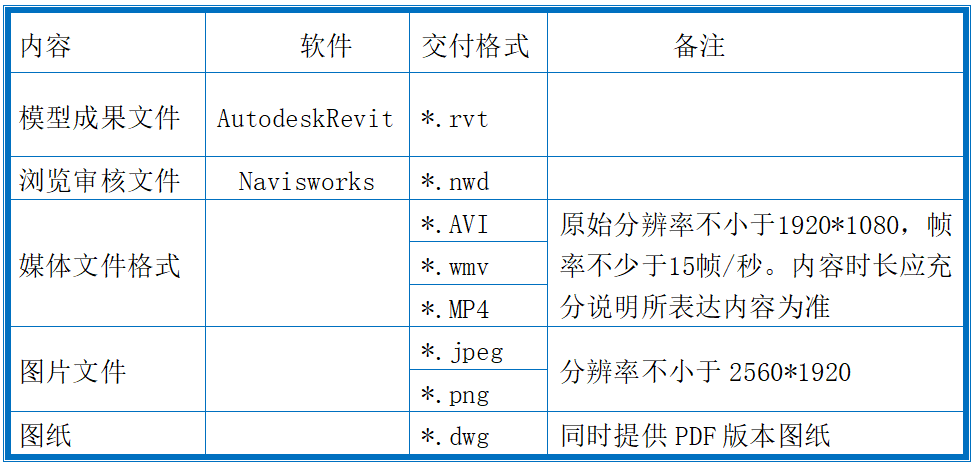

成果文件交付形式

三、项目解决方案

应用BIM技术，搭建符合项目编制依据的包含主体建筑的建筑、结构以及机电等专业模型，并进行模型深化，工程量统计，以及漫游渲染。

四、项目模型及工程量统计

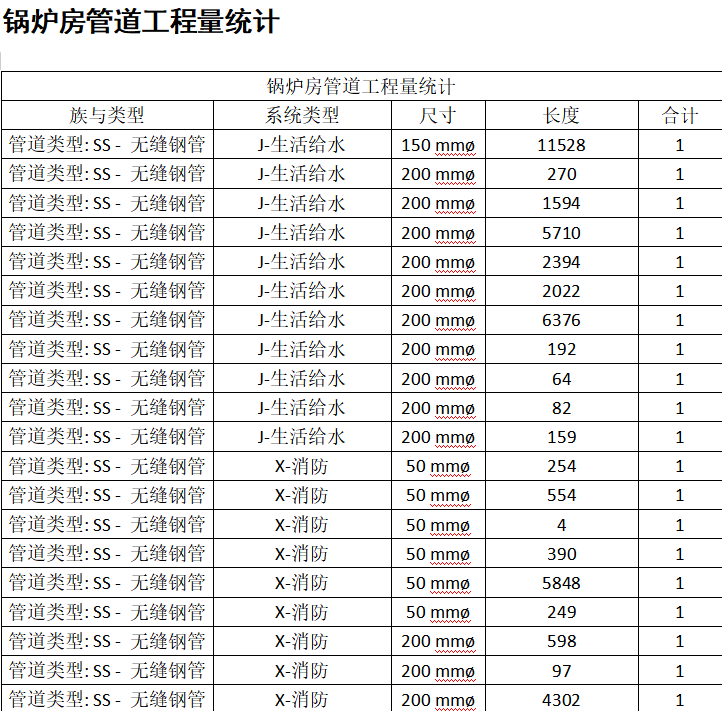

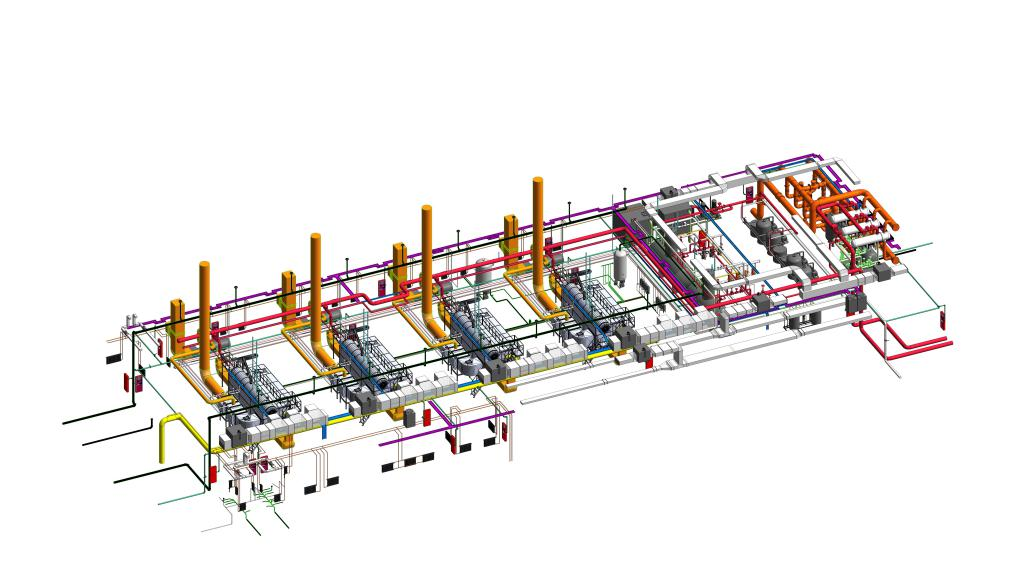

1）锅炉房模型及工程量统计

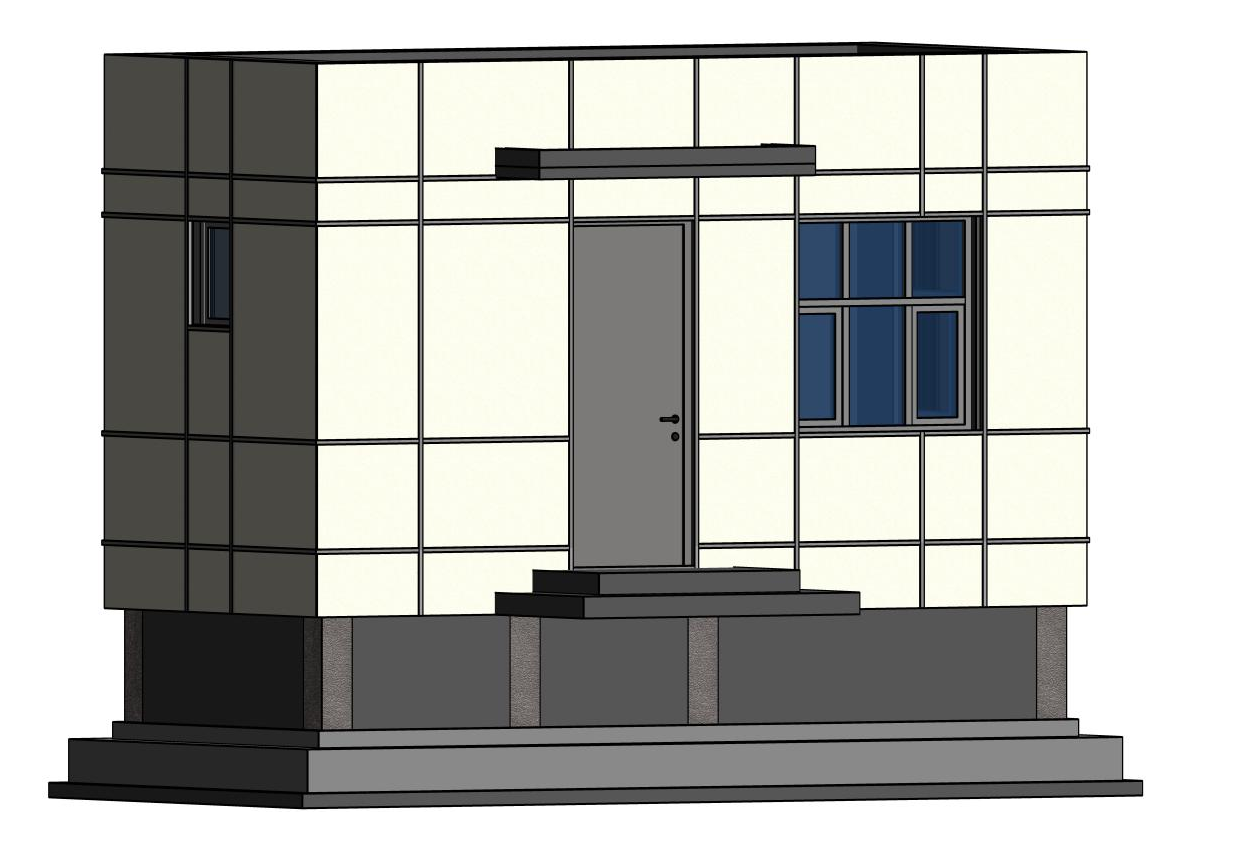

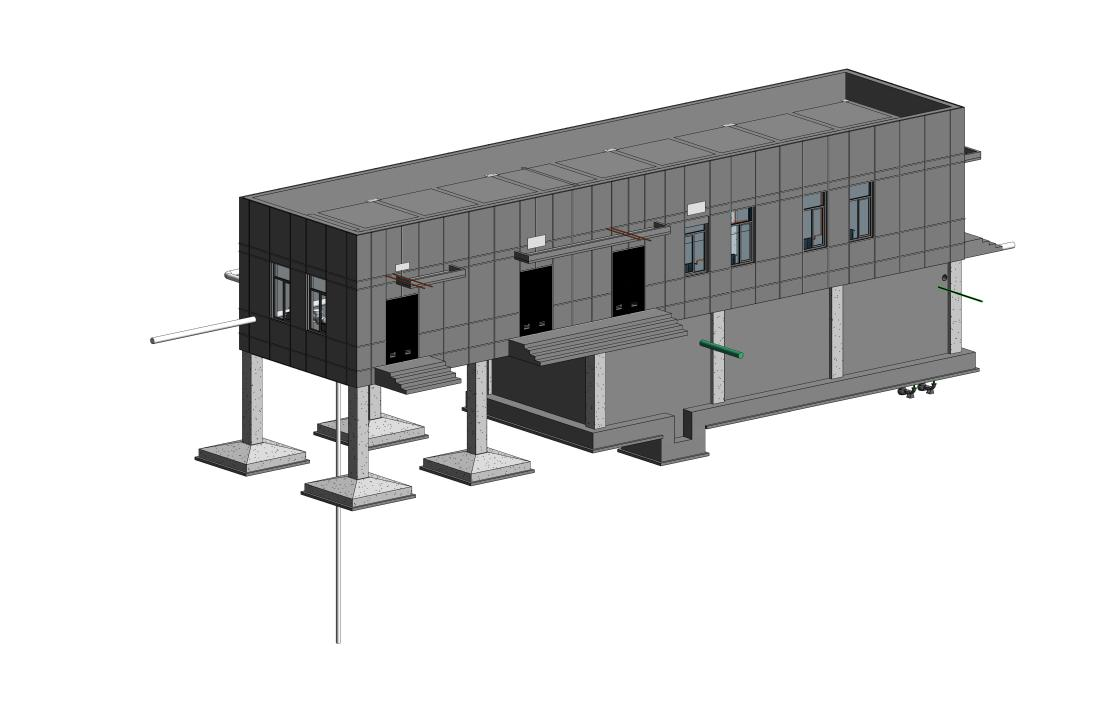

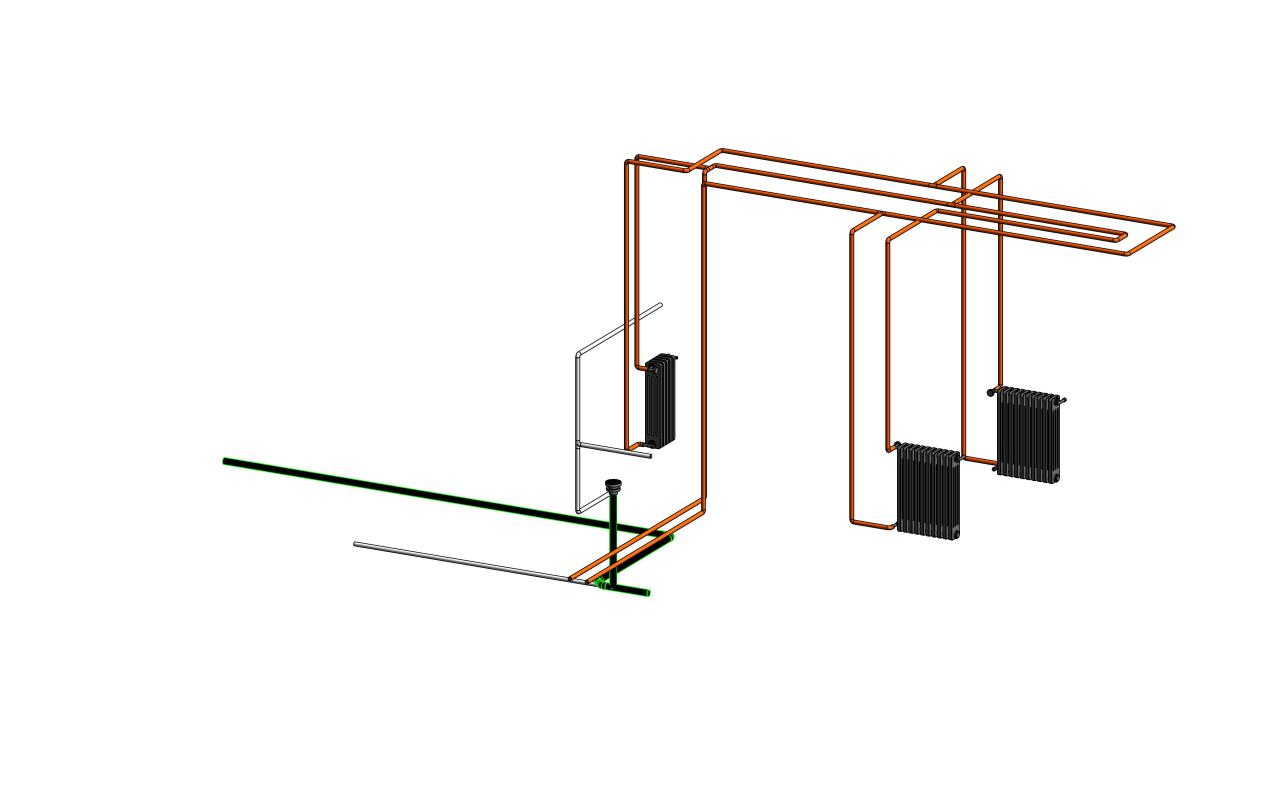

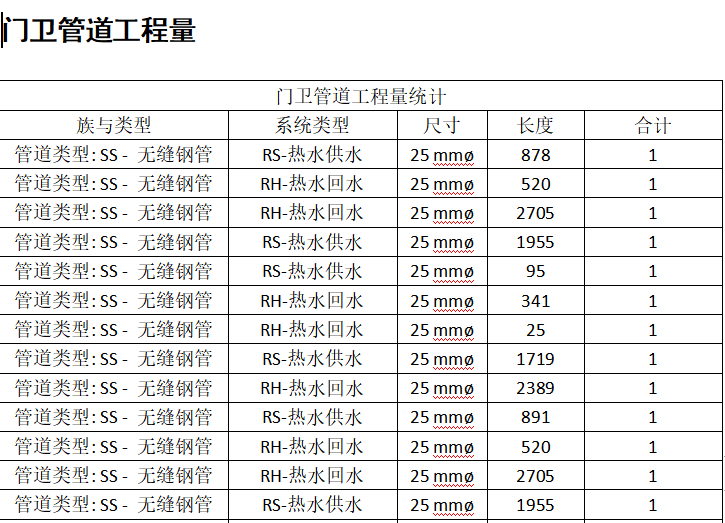

2）门卫模型及工程量统计

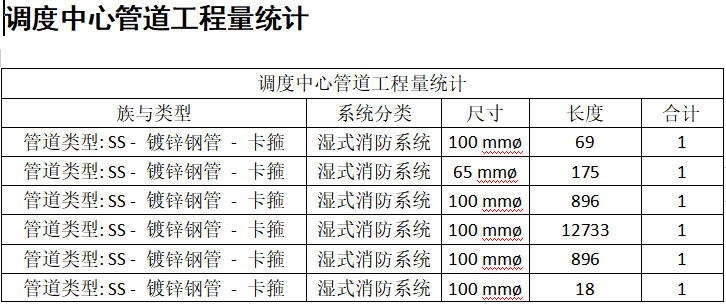

3）调度中心模型及工程量统计

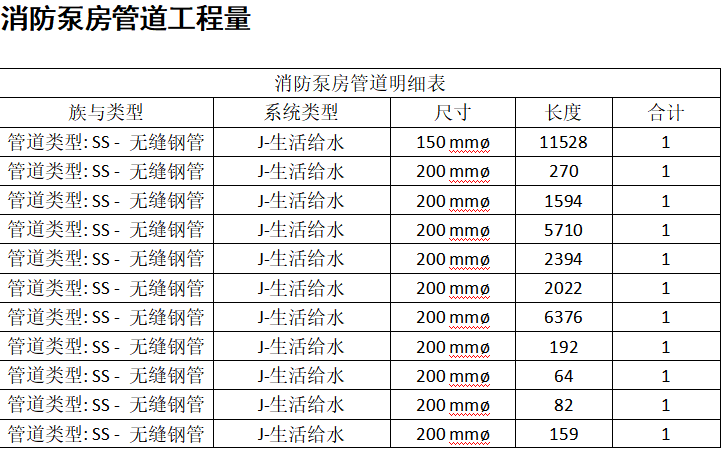

4）消毒泵房模型及工程量统计

五、项目BIM应用

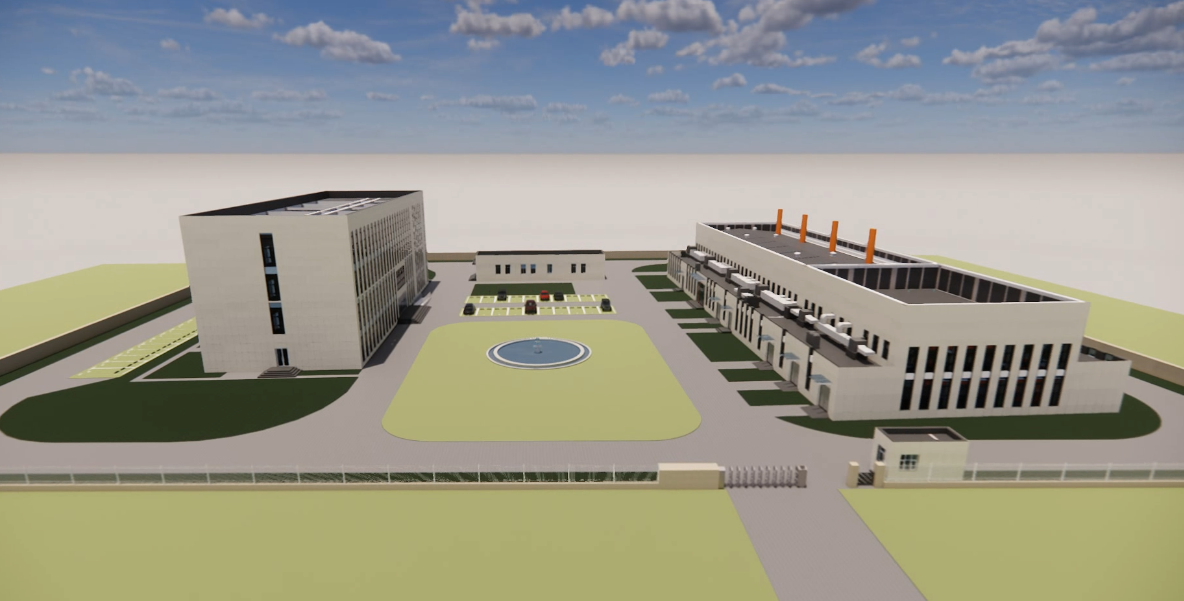

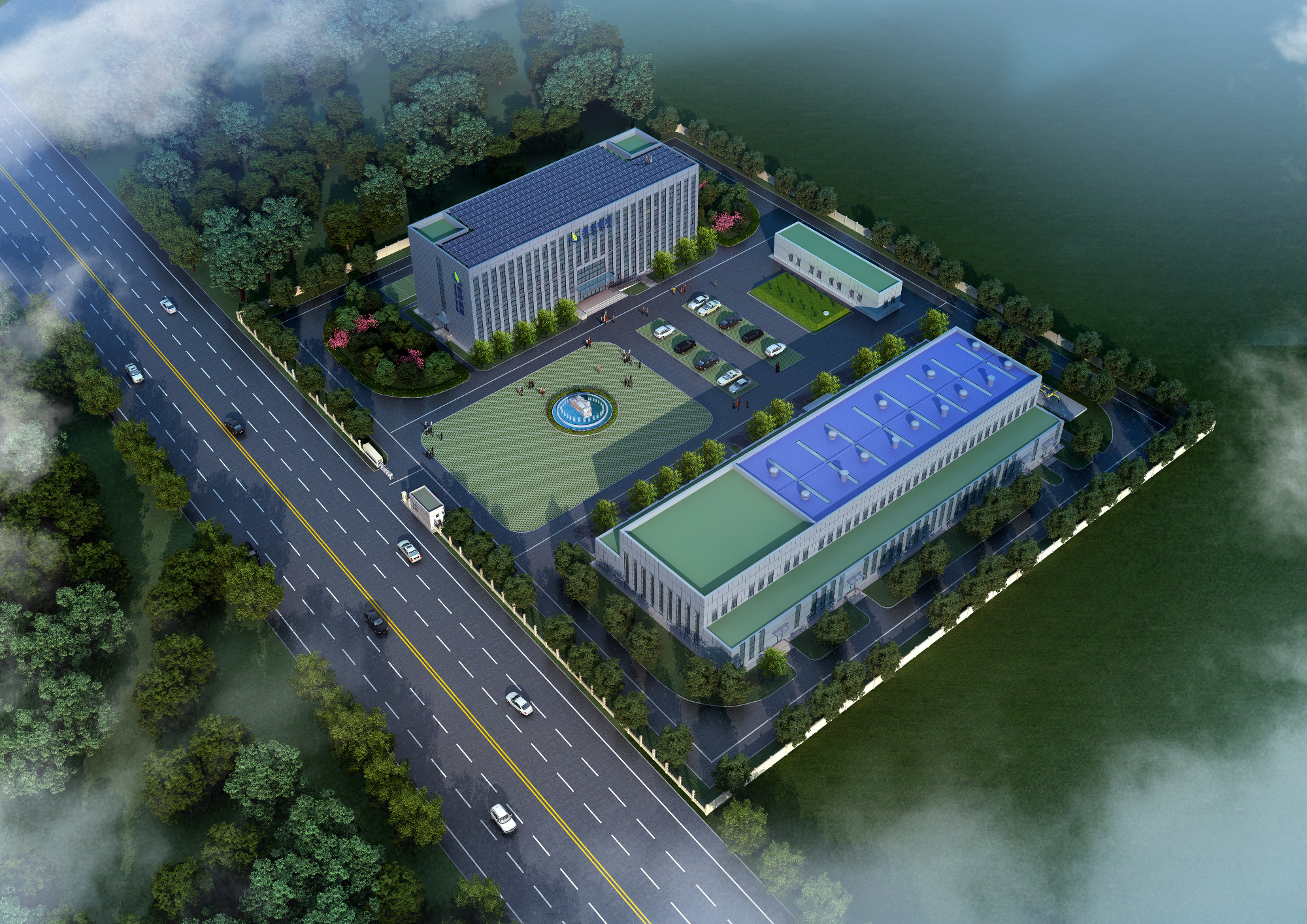

1）可视化

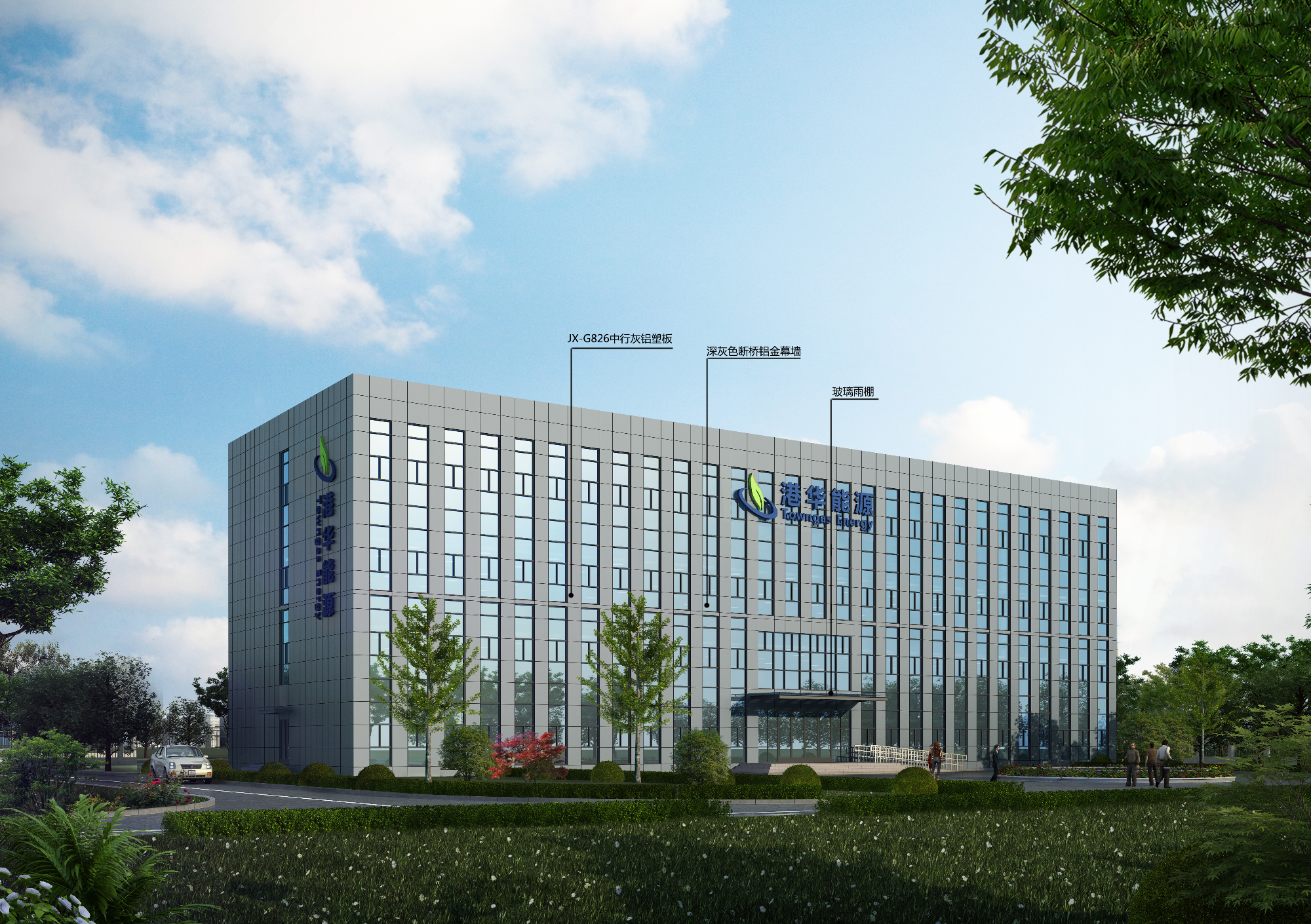

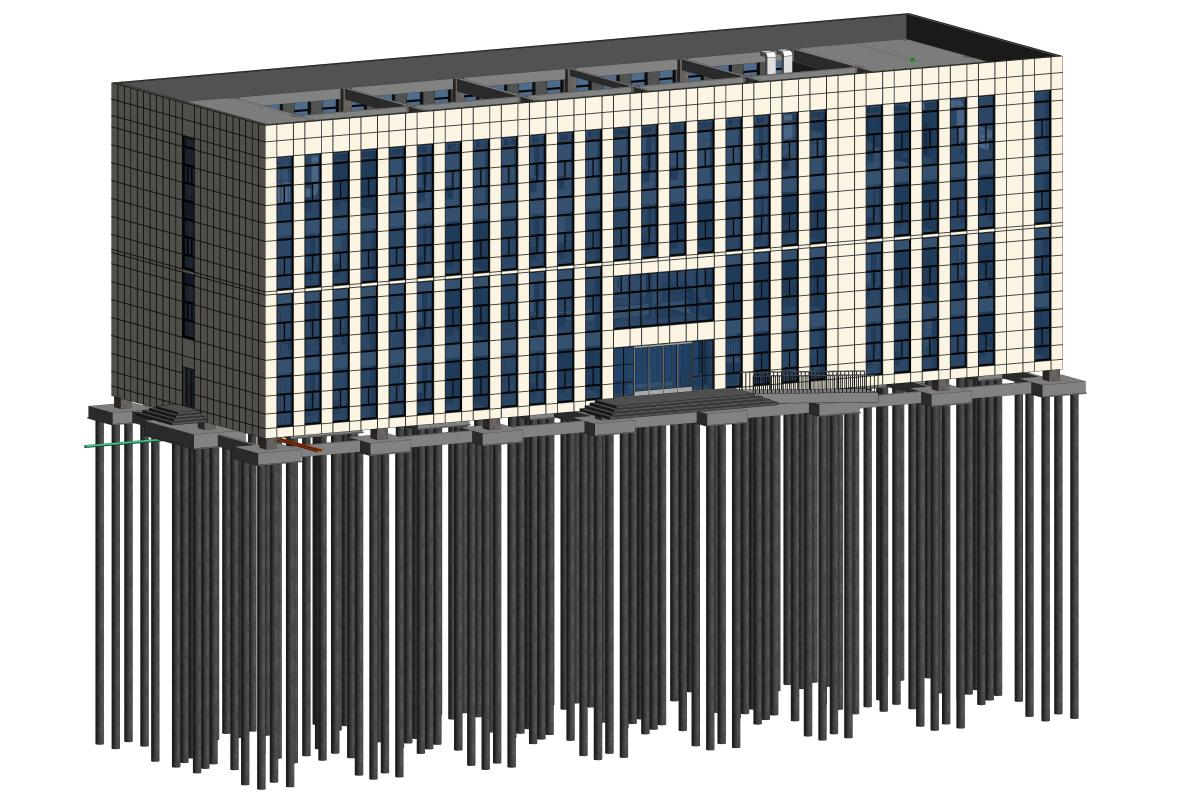

调度中心

锅炉房

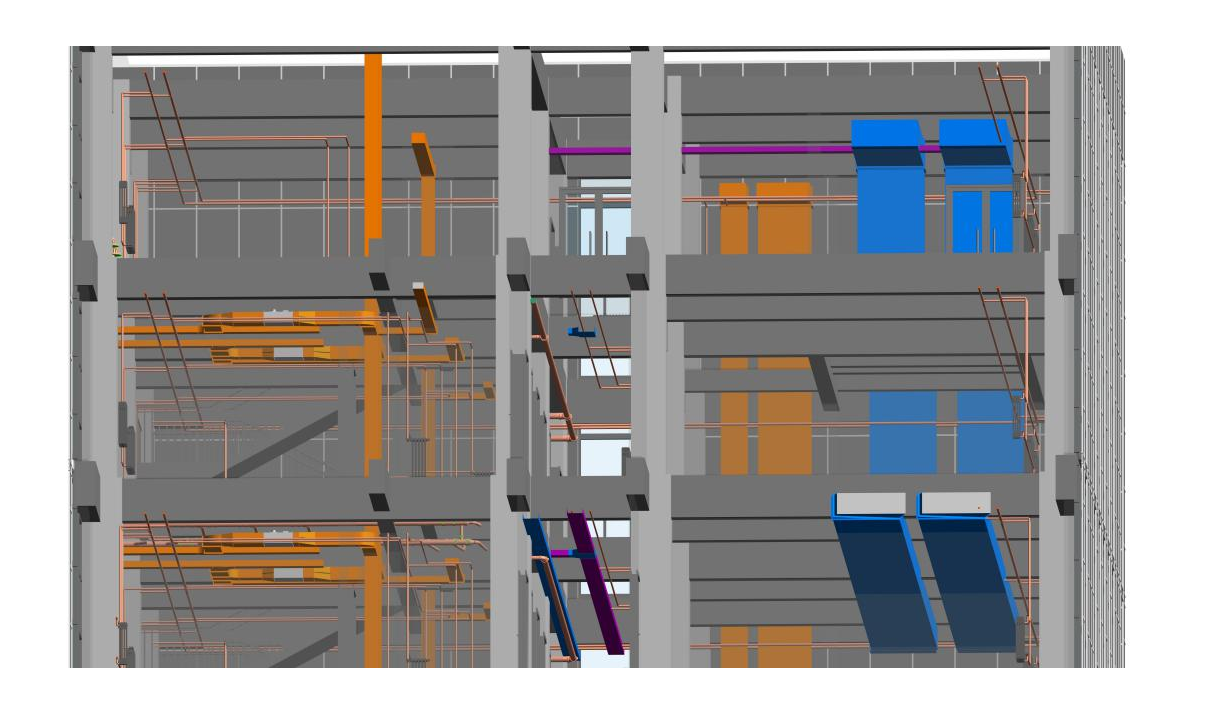

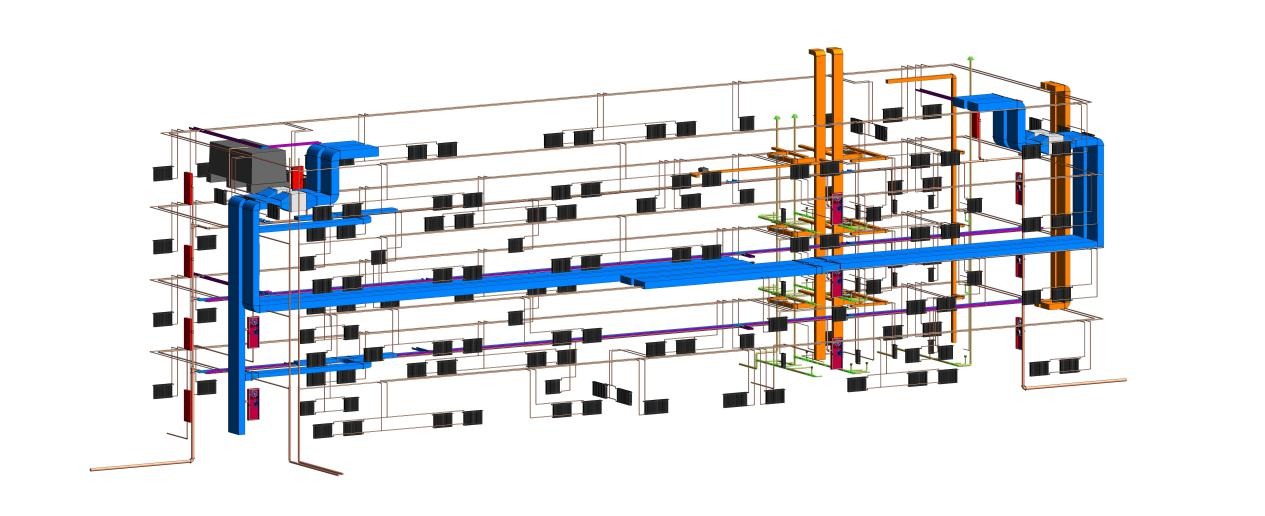

2）三维管线综合

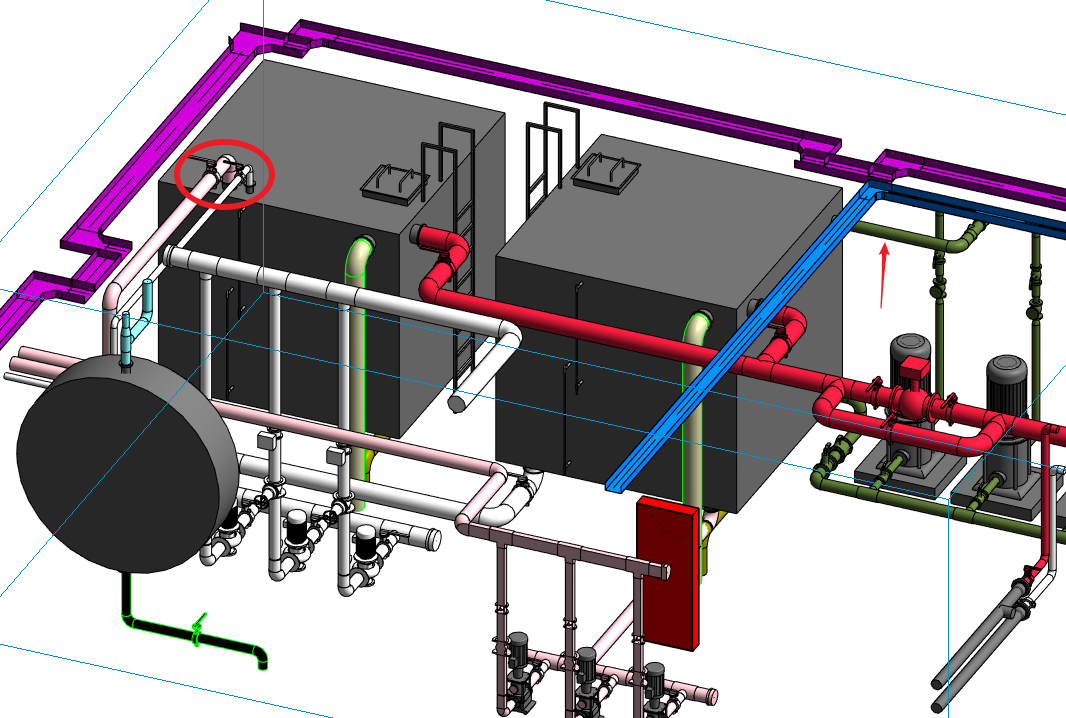

优化前

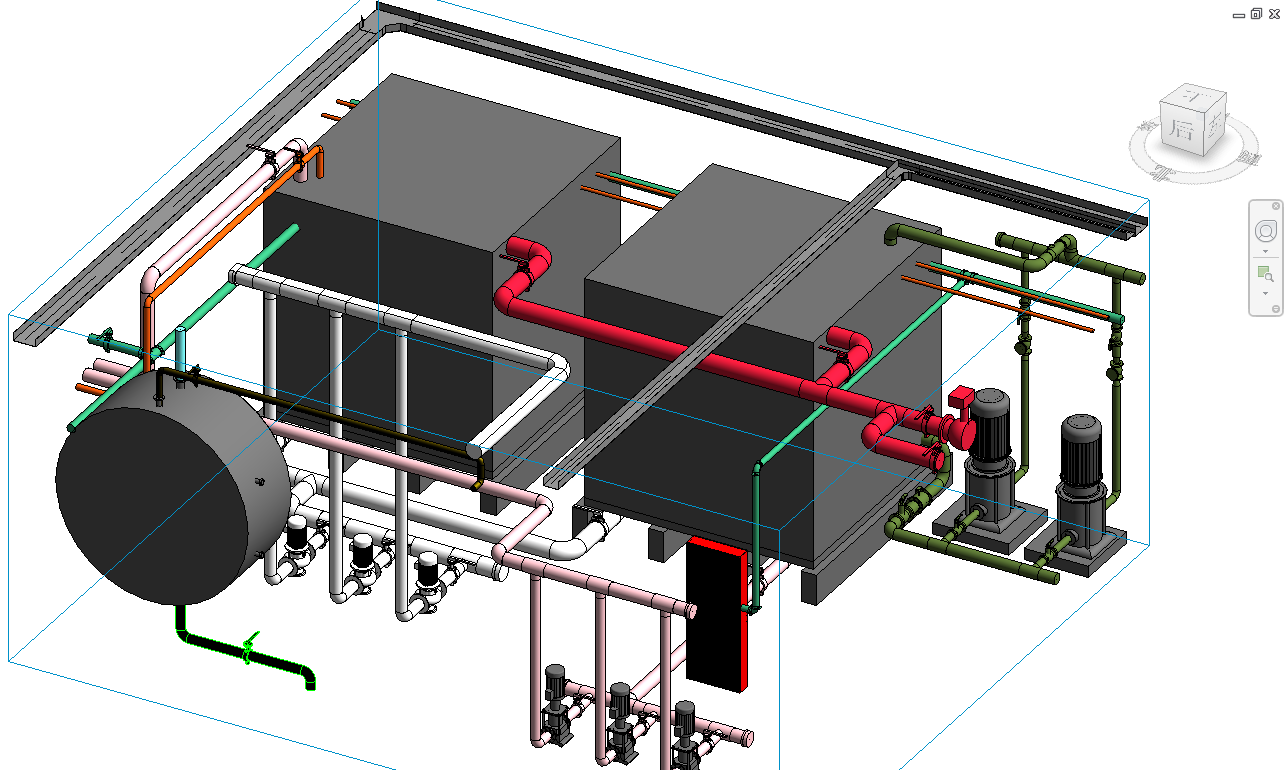

优化后：因供热管与桥架碰撞，供热管下降300mm，水箱高度调整

3）土建深化

电缆沟钢盖板

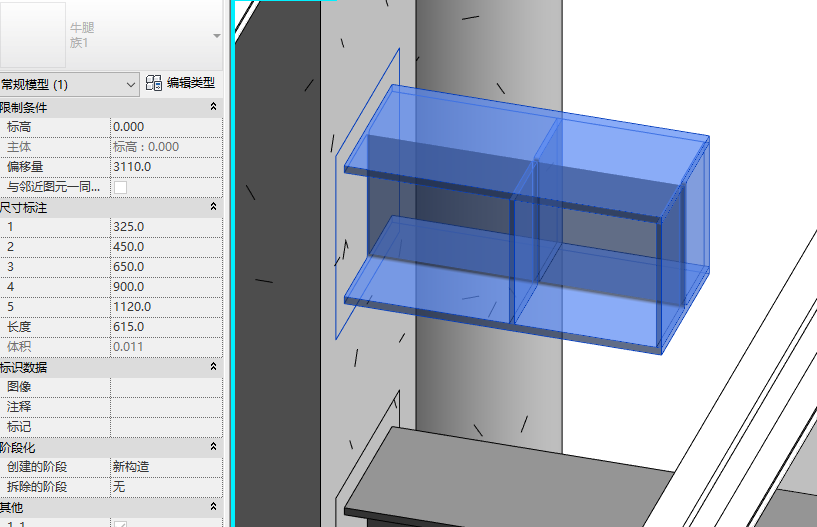

预埋牛腿

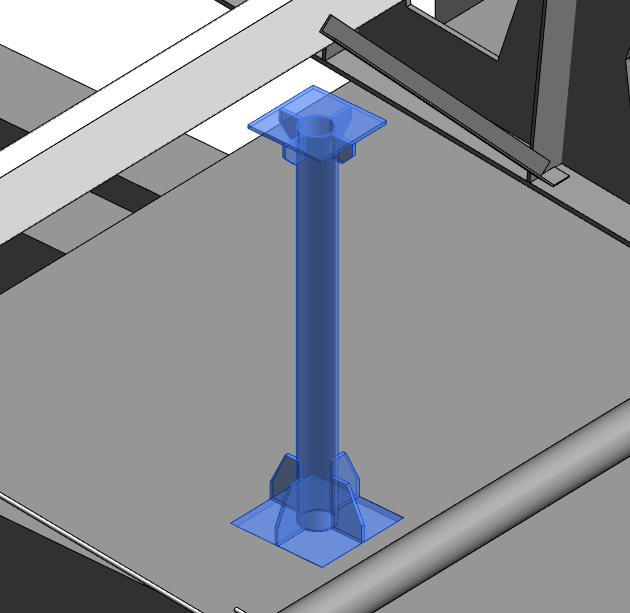

支架

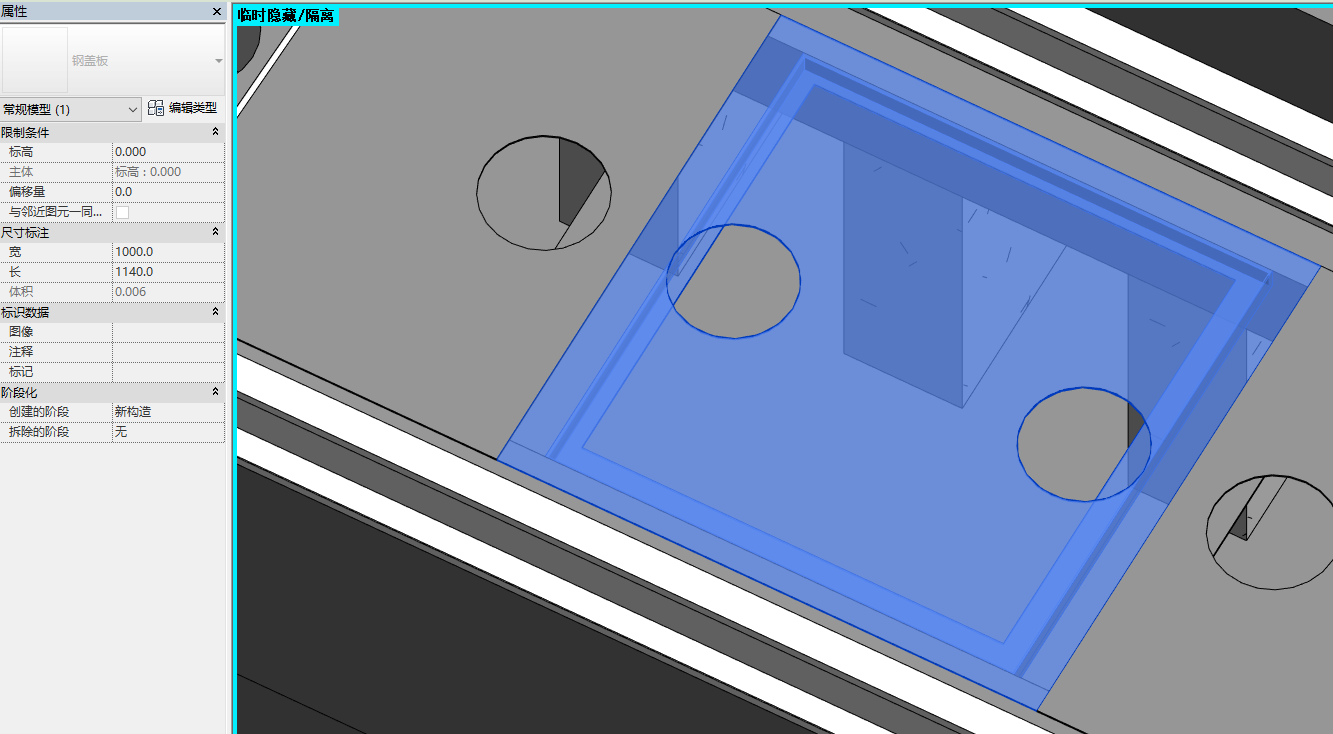

预留洞口

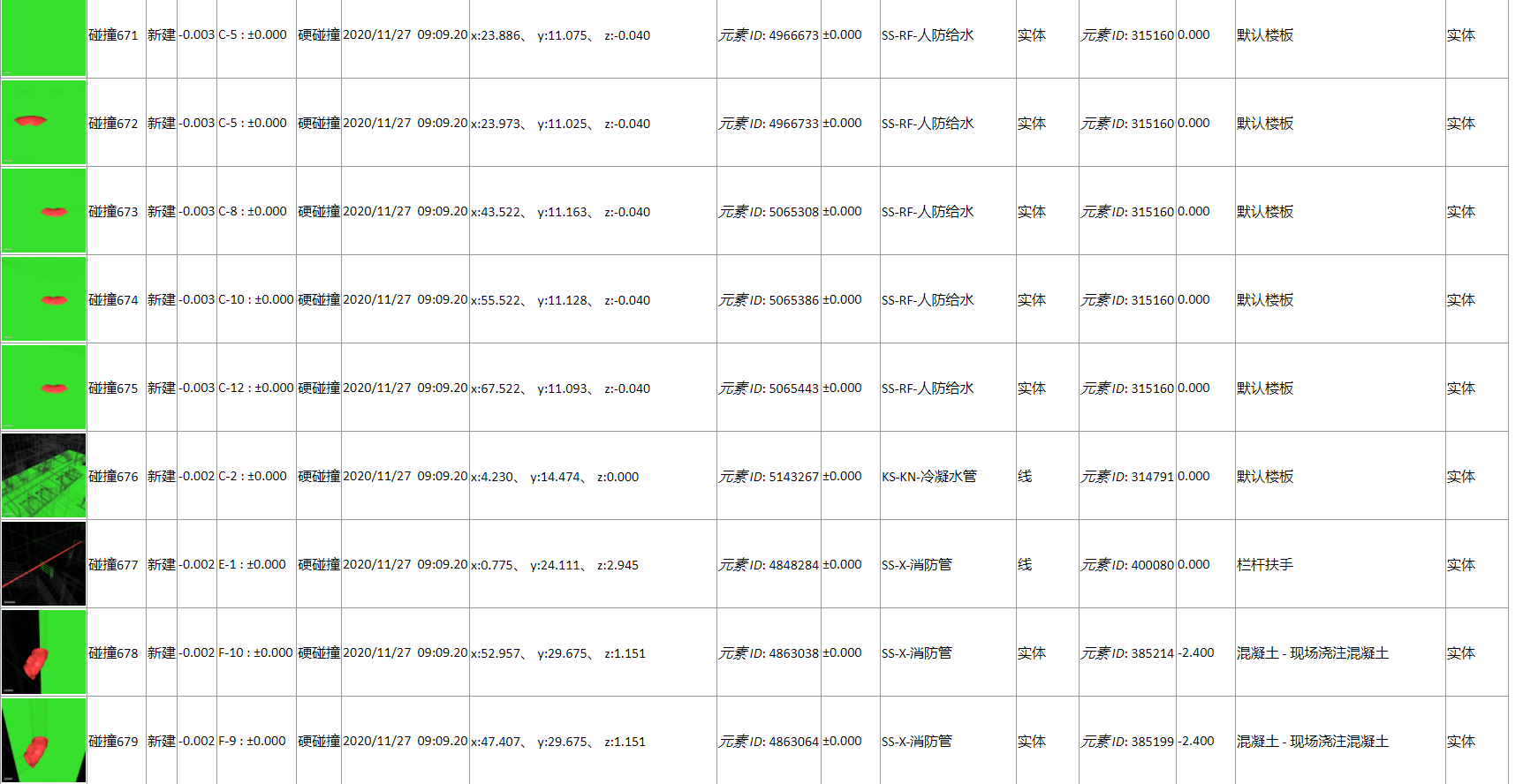

4）碰撞检测

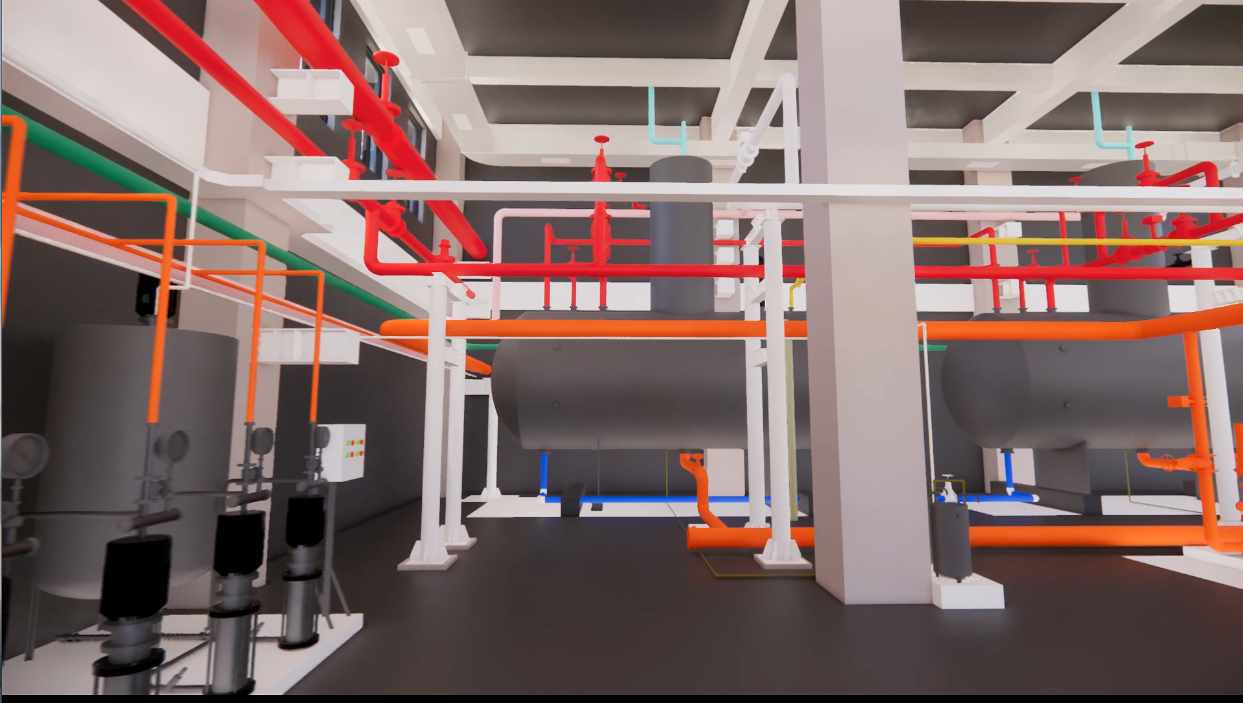

六、锅炉房漫游

1）锅炉房漫游1

2）锅炉房漫游2

3）锅炉房漫游3

七、项目效益

本项目投产后将缓解“园区日益增长的用热需求与控制能耗和排放”这一主要矛盾，同时为园区搭建智慧供能平台，完善园区供热基础设施,提升园区营商环境。
