项目背景

本项目位占地面积45亩，总建筑面积约38000平方米，根据机房建设适用性要求与场地条件，分为地上三层、地下一层。该项目科学有效利用地下空间的策略，与周边景观协调融合，寻求现代数字化科技与城市生态的完美融合。

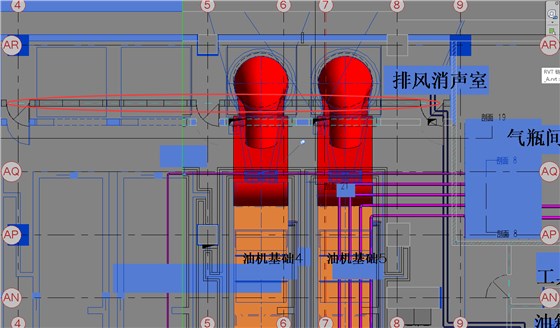

柴油机房

制冷机房

BIM目标

通过BIM技术解决图纸问题，解决工地现场实际问题，减少现场签证和变更，进一步提高施工质量、控制施工进度、节约工程造价。为业主提供基于BIM的项目施工文件管理，将竣工资料及相关设备资料录入建筑信息模型，以方便后续物业的维护管理。

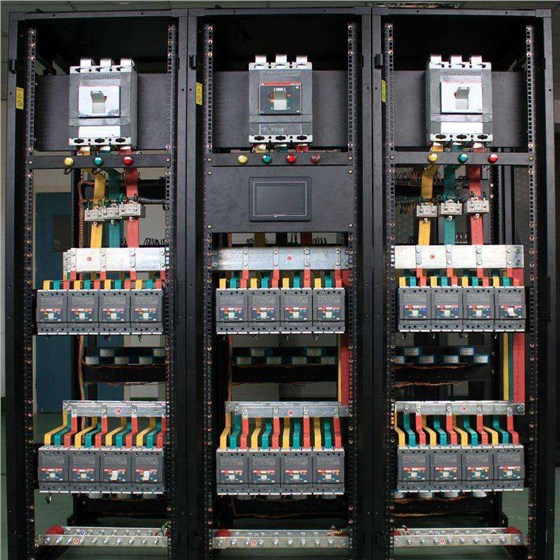

配电柜

配电房

项目重难点

机电安装工程包括强弱电、给排水、通风采暖空调多个专业，各种管道支吊架安装难度大，采用常规做法受空间、现场情况限制；

正式施工前应统一支吊架做法，管道密集处可采用综合管道支架，为力求美观合理，综合定位管道安装标高是项目施工的难点之一；

施工时各专业之间及各专业与建设单位、监理单位、土建施工单位间需要高效的项目协作；

本工程的空调机房及空调系统存在较多问题，需要进行二次设计，是此次工程的重难点。

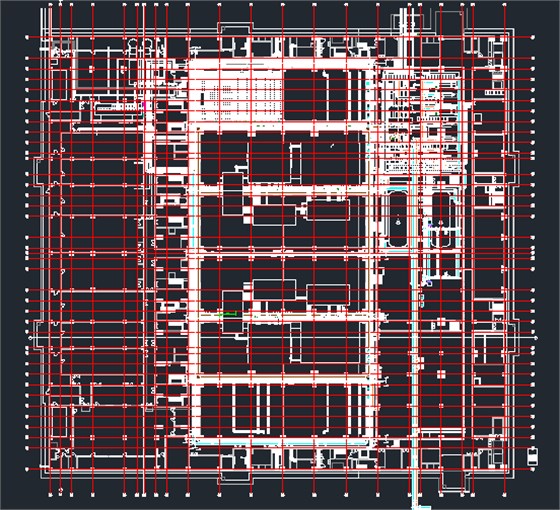

剖面符号索引—平面图

项目具体应用

在项目设计阶段，建立BIM模型，检测出多处图纸问题，提高了设计效率和质量。

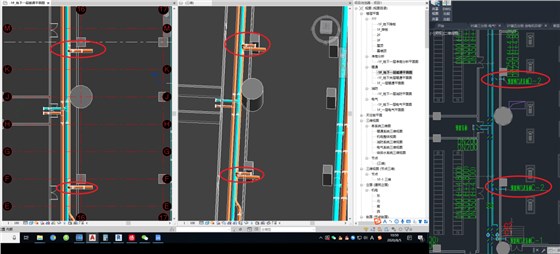

1）负一层16轴交F、L、AF轴：B-2/C-2/D-2支管连接H+4.100的冷冻回水管的立管与H+4.800的冷冻供水管碰撞；

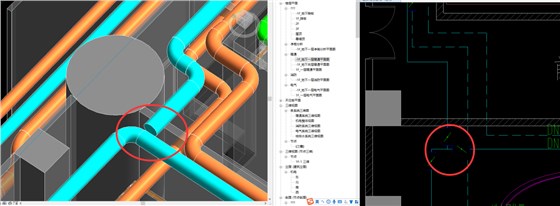

2）负一层16轴交AC轴，连接问题；

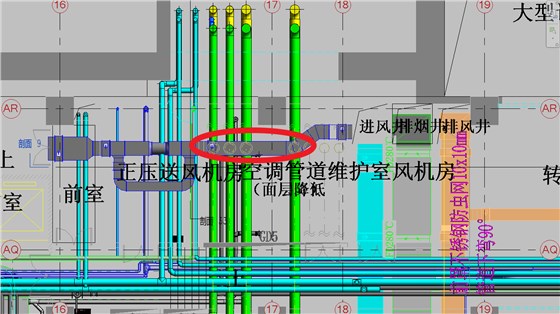

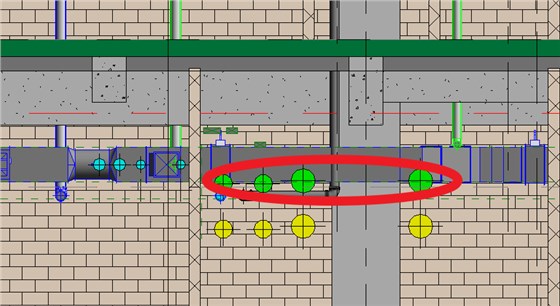

3）17轴交AR轴，管道与风管碰撞；

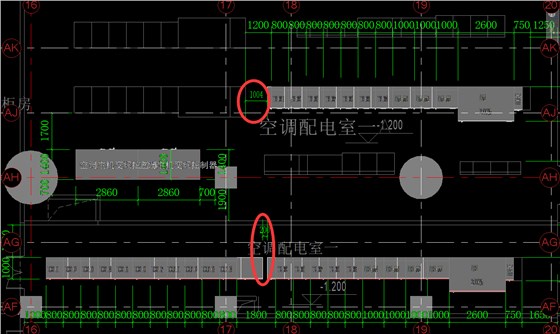

4）首层配电柜按照系统图的尺寸放置后，电柜间的间距变小；

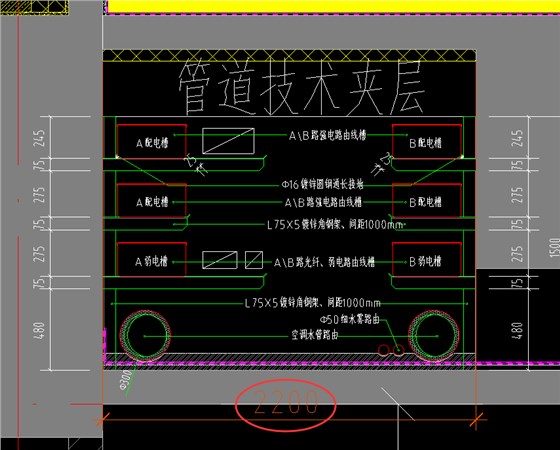

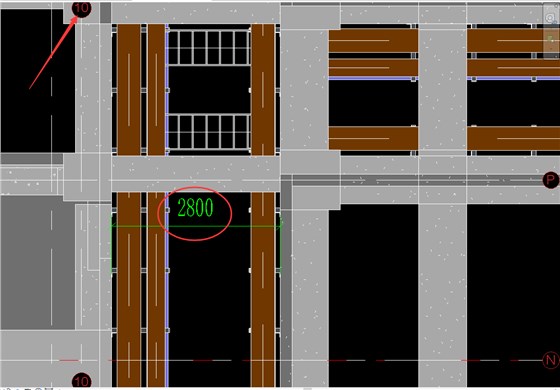

5）地下剖面图A-305：2-2断面图10轴；模型管廊宽度为2800mm，图纸为2200mm；

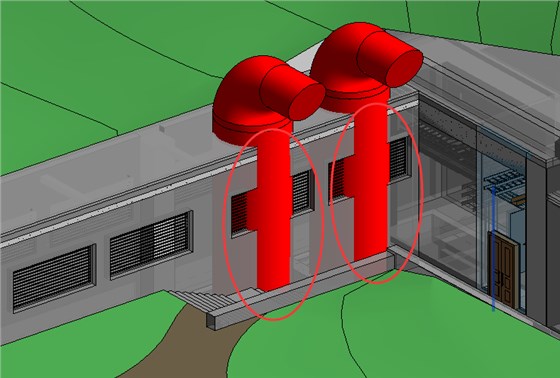

6）模型的墙体与图纸不对应；

项目解决方案

1）机电模型搭建：根据客户提供的土建模型与机电设计图纸，对地下一层和—层指定区域的机电管线进行建模，精度达到LOD300的深度，满足客户提供的BIM标准。

2）管综深化设计：根据设计要求深化机电BIM模型，进行管线综合与支吊架布置。

3）二次深化出图：基于BIM模型，出具设计图的问题报告以及净空高度分析平面图，关键位置提供三维立体图，并根据甲方要求配合提供相关资料。

4）技术交底：根据深化模型及二次出图，对现场技术人员进行交底。

柴油机房漫游

管廊漫游

冷却塔漫游

配电室漫游

涉密机房漫游

项目价值

此次项目难度大、内容多、专业性强、代表性强，广州君和通过BIM设计咨询，为客户提供了三维可视化BIM动态模拟和BIM可视化设计，清晰的反映了设计情况，给设计人员与建设单位带来了直观的感受。

在强弱电、给排水、通风采暖与空调多个专业上，我方利用BIM技术，及时发现管线碰撞与连接问题，避免后期设计变更导致的成本增加，为客户带来了直接的经济效益。
