艾三维编码插件

艾三维编码插件

广州君和（艾三维技术）研发的艾三维编码插件，基于MicroStation平台，选择合适的服务器，快速进行构件编码，适用于各类项目。艾三维MS编码插件功能功能包含专用功能模块、编码属性管理模块、编码检查导出模块等。

咨询报价
申请试用
购买咨询

18122393143

产品简介


插件开发背景
背景1.现行行业标准要求
今年3月份，深圳市住建局和交通局联合发布了七本市政交通工程设计交付标准，并于4月1日正式实施。
艾三维编码插件
艾三维编码插件
艾三维编码插件
规范要求模型交付时，模型构件需要挂接相应属性信息。但是在大型工程项目，如滨海大道、鄂州机场等工程项目，分部分项工程构件数较多，依靠人工挂接构件编码会产生巨大的工作量。（如下图）
MicroStation编码插件
背景2.MicroStation现有功能的问题
MicroStation目前原生软件实现的功能
目前MicroStation对于增加构件属性操作，需要通过“项类型”功能实现。通过手动增加“库—新增项类型—新建属性定义”，然后将自定义好的库绑定至模型。自定义的库可以进行导入导出为Excel表格形式。
MicroStation编码插件

MicroStation编码插件

对于构件增加唯一编码功能，MicroStation对每个构件的“原始数据”属性栏有"元素ID"。此ID在单个DGN文件中是唯一的，目前尚不清楚多个DGN文件相互参考是否能保持“元素ID”的唯一性和“元素ID”如何导出。

MicroStation编码插件

现有功能存在的问题
现有项目对模型进行增加属性操作时候，自定义“库”只能做到“建筑墙”这一层级（如下图）。而与“建筑墙”同一层级的“门”“窗”“柱”...均需要重新查规范重新定义一次。且将所有“库”一起导入软件，存在查找不便，信息冗杂的问题。
MicroStation编码插件
基于上述背景，广州君和（艾三维技术）研发了艾三维编码插件，基于MicroStation平台，选择合适的服务器，快速进行构件编码，适用于各类项目。

艾三维MS编码插件功能

MS工作流
系统功能结构设计
1.专用功能模块
专用功能有服务器选择、登录、单位工程选择三个功能。
MS编码插件
服务器选择图
MS编码插件
登录界面图
MS编码插件
单位工程选择图
2.编码属性管理模块
编码属性管理有添加编码属性、删除编码属性两个功能。
2.1添加编码属性
属性类以深圳市政标准为例，分别是身份信息；定位信息；构造尺寸；设计信息；再增加一个工程信息。
MS编码插件
显示已编码构件列表图
艾三维编码插件
添加编码属性图
2.2删除编码属性
艾三维编码插件
删除编码属性图
3.编码检查导出模块
编码检查导出模块有1)根据ID选择实体；2)修正重复GUID；3)查看未编码构件；4)检查编码重复构件；5)导出构件明细表五个功能。
3.1根据ID选择实体
艾三维编码插件
根据ID选择实体图
3.2修正重复GUID
MicroStation编码插件
修正重复GUID图

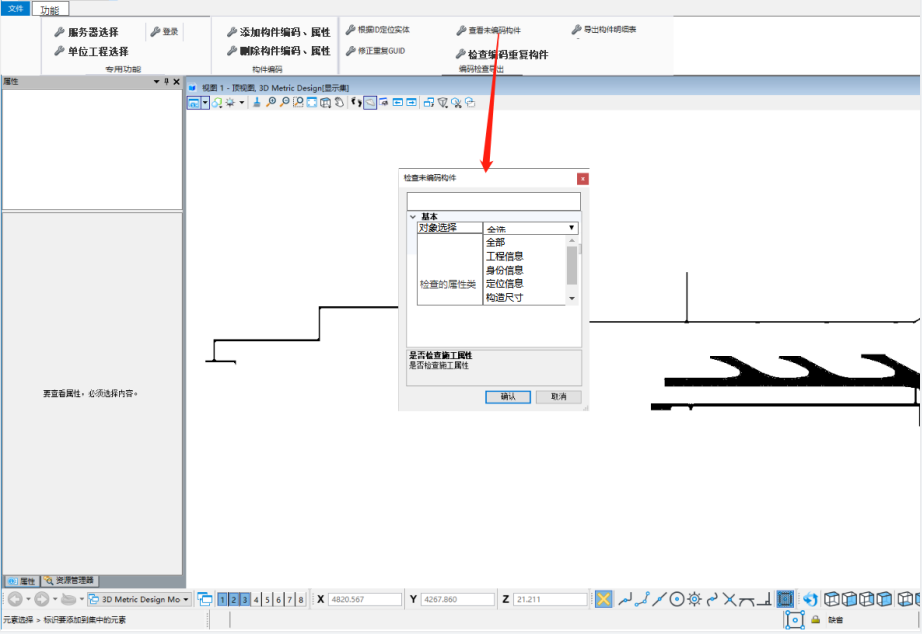

3.3检查未编码构件
MicroStation编码插件
设置检查条件图
3.4检查编码重复构件
MicroStation编码插件
无编码重复图
MicroStation编码插件
有编码重复构件导出的excel图
3.5导出构件明细表
MicroStation编码插件
设置导出条件图
MicroStation插件
导出情况图

插件优势

1.插件操作简单，用户界面人性化

2.功能稳定性强

3.灵活性和安全性

4.未来拓展性强
