艾三维数字化移交平台便捷、安全的数据移交与应用便捷、安全的数据移交与应用,根据移交规则,实现可配置、安全的数据移交;开发数据访问API。多源异构数据兼容。存储管理电厂全生命周期各类模型数据、图纸/文档、结构化数据。可配置的电厂数据模型。内置数字电厂数据模型,灵活的数据存储结构,解决不同种类的电厂数据的存储和管理问题。

购买咨询

18122393143

产品简介


数字化交付概念
按照既定的数据规则将工程建设中所产生的数据(计算机能够处理、且运行维护需要使用的数据),用信息系统实施的方式移交给业主/运行方,实现“数据移交”,使其在得到一个物理电厂的同时,也得到一个数字电厂。
艾三维数字化移交平台
数字化交付内容
按数据形式划分:
数据/信息——结构化
文档——非结构化
按数据产生的阶段划分:
设计阶段:设计图纸、三维模型、规格书、数据表、材料清单等;
项目建设阶段:厂家信息、设备图纸与说明手册、监造记录、质量报告等;
调试试运行阶段:调试方案、调试报告等。
艾三维数字化移交平台
数字化移交标准
对所有电厂设施对象应建立唯一的、可检索的编码管理其数据;
基于公开的数据模型标准,建立并维护电厂设施对象和工程数据间的关系。
艾三维数字化移交平台


数字化移交目标

延伸发电工程的设计工程服务至运营阶段;
为业主/运营商提供一个完整的电厂信息模型;
为业主/运营商提供一个电厂信息查询与复用的基础数据平台,实现从预防性维修到状态维修的管理提升;
数字化移交的平台易于与电厂生产、运营、管理、档案等系统进行信息交互。
艾三维数字化移交平台

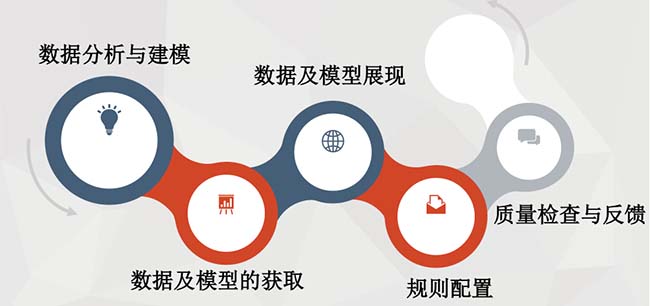

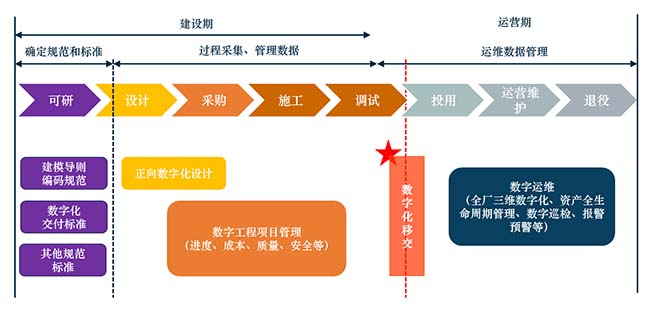

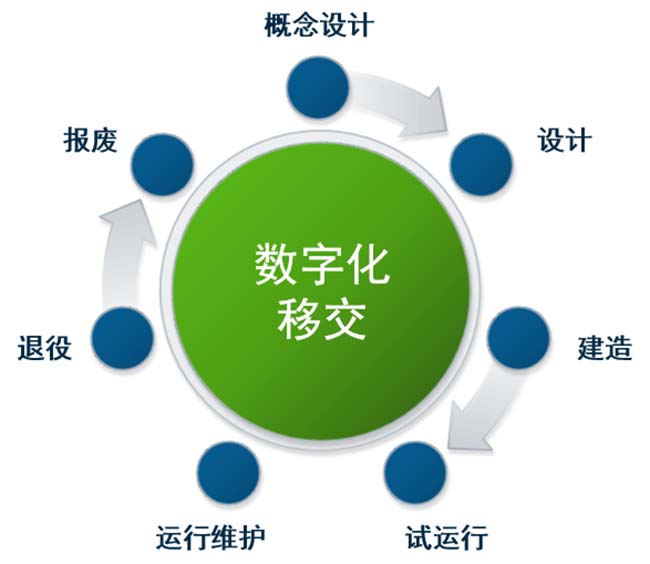

数字化移交的四个阶段
艾三维数字化移交平台

数字化移交解决方案

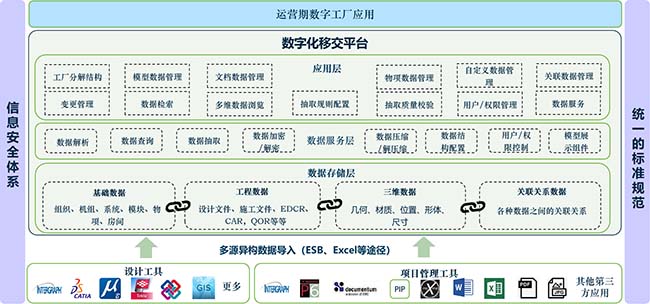

艾三维数字化移交解决方案架构

艾三维数字化移交平台

架构优点
便捷、安全的数据移交与应用便捷、安全的数据移交与应用
根据移交规则,实现可配置、安全的数据移交;
开发数据访问API。
多源异构数据兼容
存储管理电厂全生命周期各类模型数据、图纸/文档、结构化数据。
可配置的电厂数据模型
内置数字电厂数据模型,灵活的数据存储结构,解决不同种类的电厂数据的存储和管理问题。

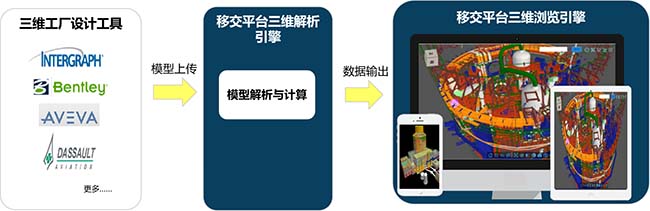

1.多源异构数据兼容

可包含不同专业设计工具信息;
数据版本控制、数据可溯源;
脱离原始设计工具;
只读文件,不修改文件,保护设计成果。
艾三维数字化移交平台
兼容以下数据类型:
1)模型几何数据
顶点、面片
尺寸、大小
材质
……
数字化移交管理平台
2)工程属性数据
设计参数
材料信息
厂家信息
质量信息
调试信息
......
数字化移交管理平台

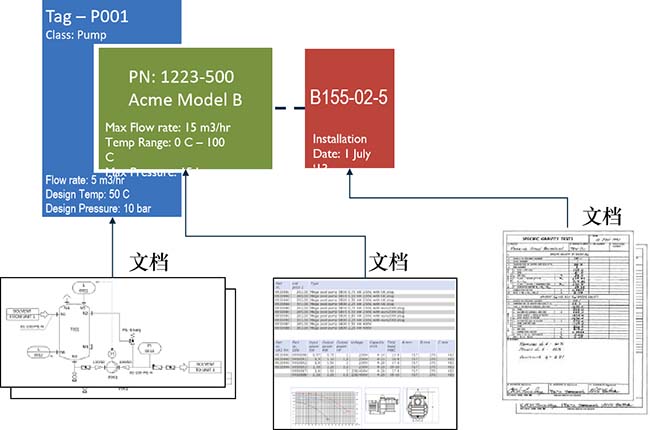

3)非结构数据(文档等)
设计图纸
施工方案
竣工文件
使用手册
……
数字化移交管理平台

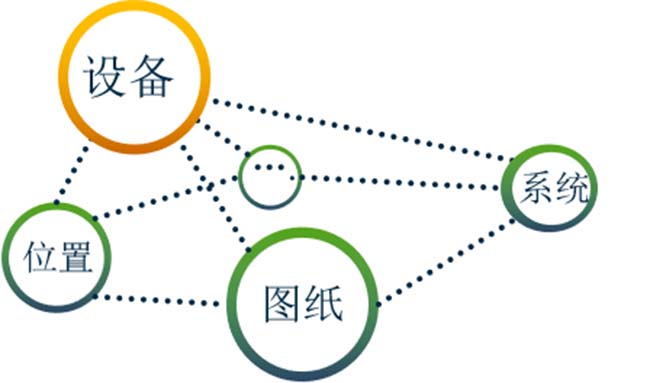

4)关联关系数据
不同对象间的关系
同类对象间的层级关系
关系的方向
数字化移交管理平台

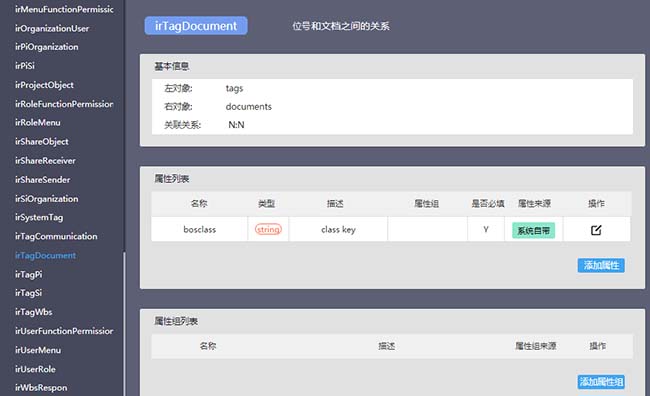

2.可配置的电厂数据模型

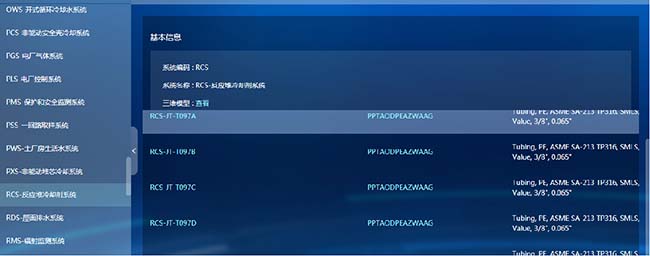

1)内嵌核电工程领域数据模型
遵循ISO15926标准对象库定义,包含:
对象模型
文件模型
属性集模型
对象与对象关联关系
对象与属性集关联关系等
数字化移交管理平台
2)支持数据对象、关系自由扩展
全数字化移交
3)数据级、功能级权限控制
全数字化移交
4)数据全过程追踪管理
全数字化移交
数据导入与关联
5)业务级事务控制
3.数据管理
1)模型数据
优点:

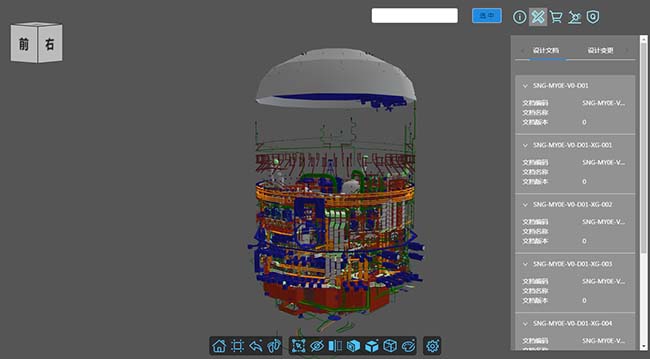

兼容国内外民建和工业主流90%+BIM格式;
多模型格式合并展示;

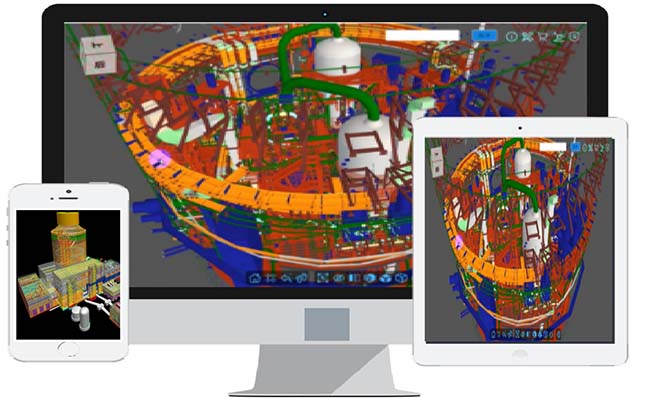

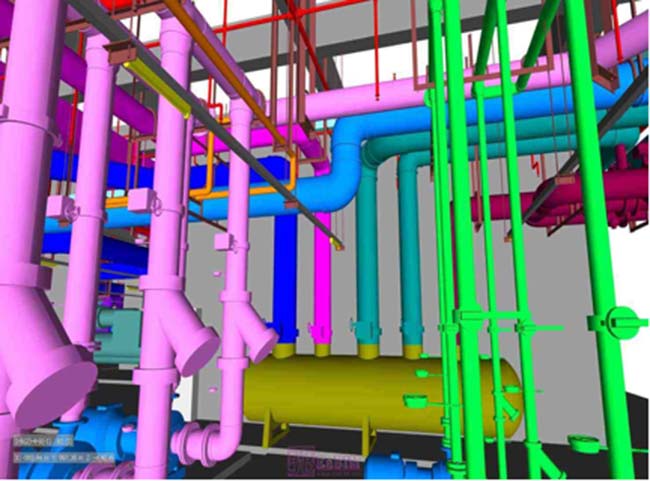

现成的三维模型浏览组件;

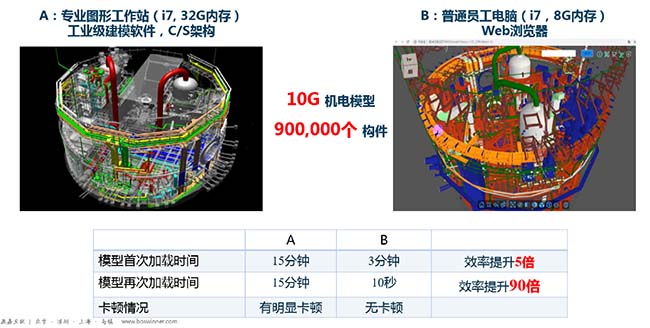

大模型展示、模型带材质展示;
支持第三方渲染器(VR、AR、游戏引擎等);
丰富的前后端API支持二次开发。
全数字化移交

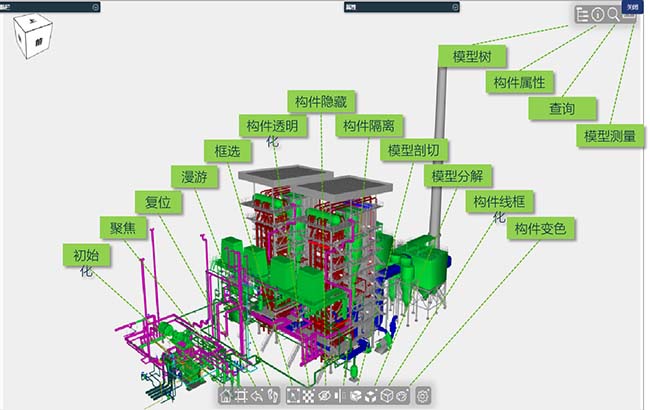

模型常见操作功能:
复位、重做、聚焦、离散(中心离散、楼层离散)、剖切、变色、框选、隔离、线框化、隐藏、背景设置、透明、视图控制器等。
全数字化移交
模型高级操作功能:
批注、快照、标签、模型对比、漫游(重力、碰撞检测)、属性查看、测量、二三维联动、模型结构树、 FBX骨骼动画等。
数字化交付平台
二三维联动

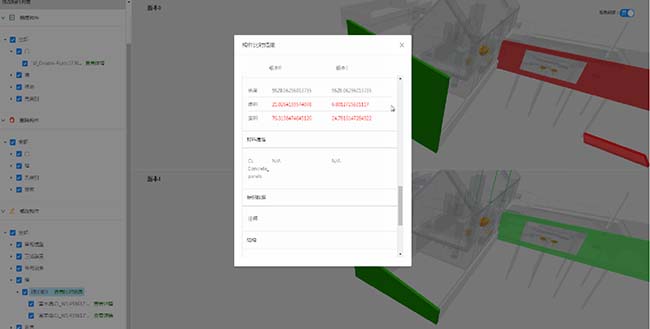

模型数据版本管理与差异对比
数字化交付平台
数字化交付平台

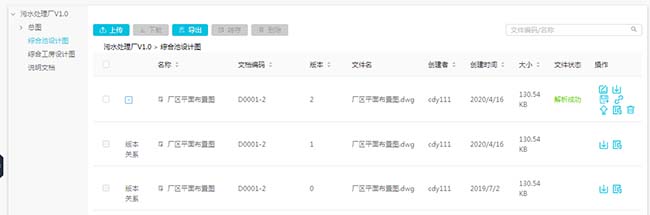

2)文档数据
文档数据有以下功能:
文档分类
文档访问控制
文档组织
文档版本管理
数字化交付平台
文档在线浏览
数字化交付平台
3)业务数据
数据结构自由配置
数字化交付
数据批量维护
数字化交付
关联关系批量维护

数字化交付

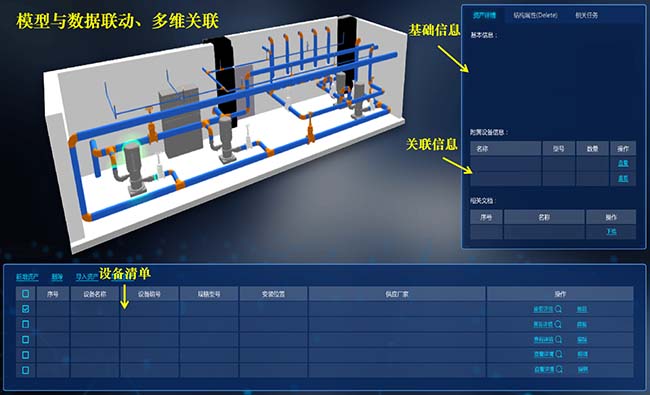

模型与数据联动

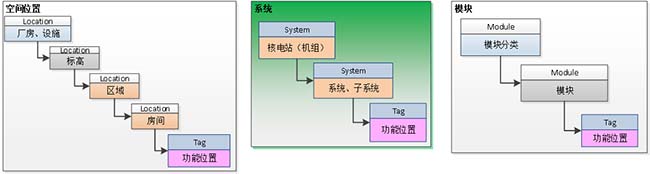

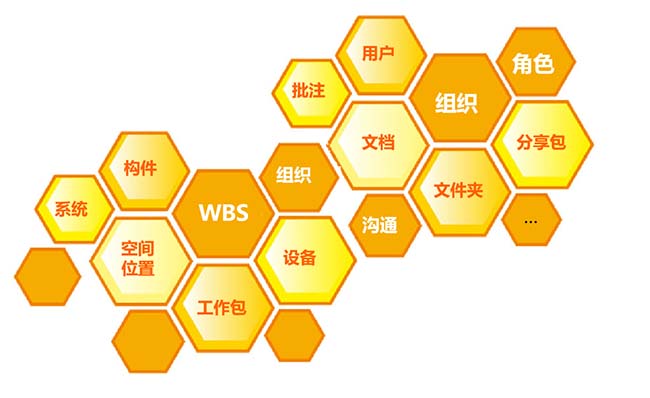

4)数据多维组织(PBS)

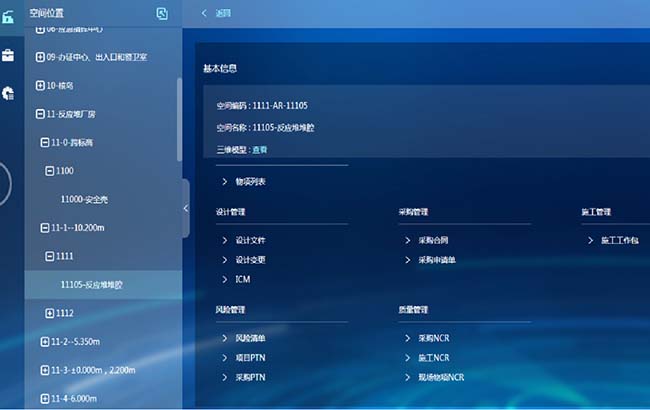

按空间:(机组->厂房->标高->区域->房间)
数字化交付

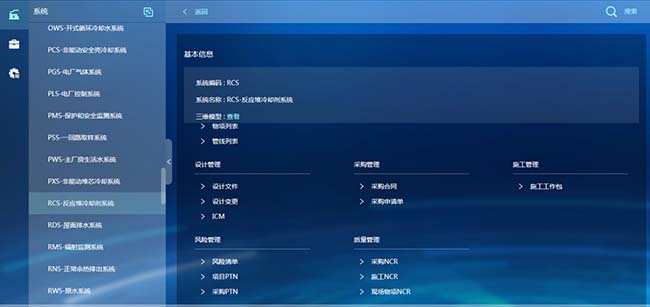

按系统:(机组->系统->子系统)

数字化交付

按模块:(机组->结构/机械模块->子模块)
按物项分类:(机组->大类->小类)
数字化移交平台
更多…

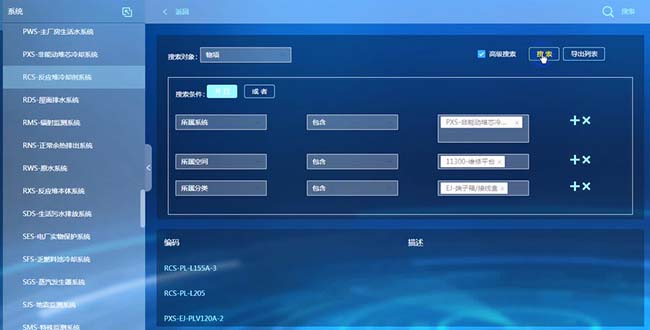

5)数据深度搜索
数字化移交平台
4.数据移交
数字化移交平台

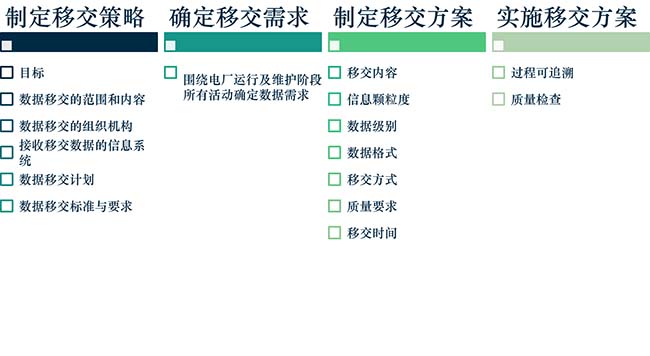

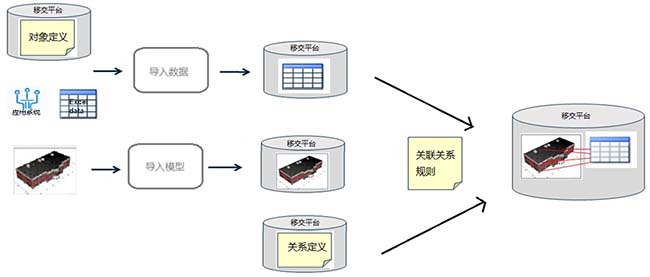

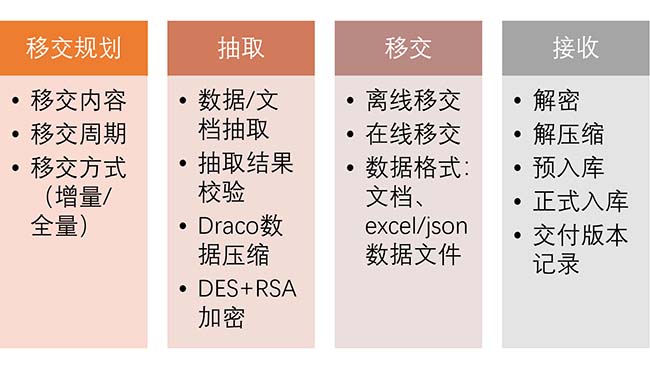

数据移交流程:
数字化移交平台

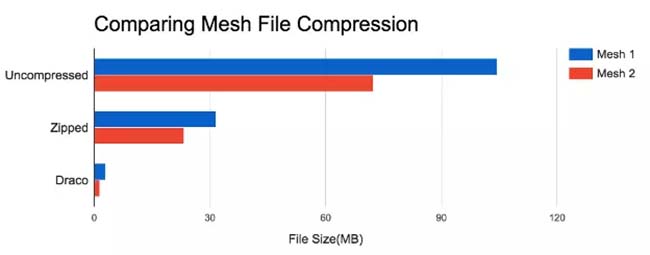

1)Draco数据压缩算法:可大幅加速 3D 数据的编码、传输和解码,实现无损压缩。
压缩内容:
mesh 、点云数据
点、连接信息、纹理协调、颜色信息、法线( normals)以及其他与几何相关的通用属性
数字化移交平台
2)DES+RSA混合加密:安全性更强,加密、解密速度快,无需进行密钥分配且密钥量少,满足核电数据传输的需要。

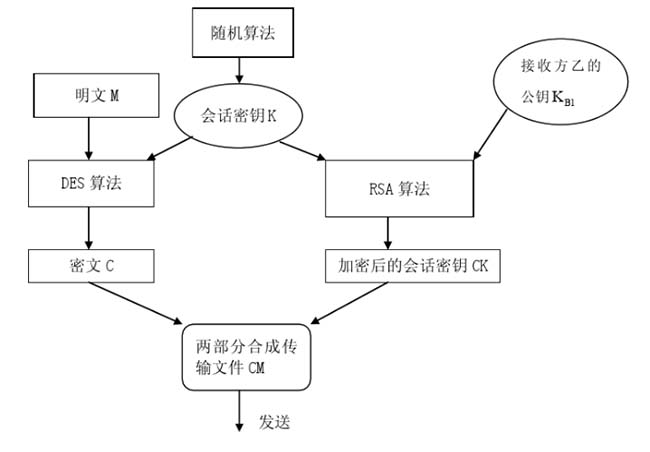

实现流程:
发送方
a.生成会话密钥K;
b.用会话密钥K对传输的明文数据M进行DES加密生成密文C;
c.获得接收方的RSA加密公钥;
d.用接收方的RSA加密公钥对会话密钥K进行RSA加密形成CK;
e.将密文C和CK进行合成并传输。

全数字化移交

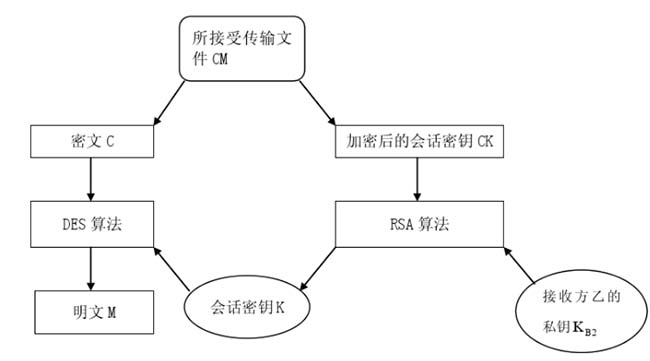

接收方
a.对接收到的文件进行分解,得到加密信息CK和密文C;
b.利用RSA加密的私钥对CK进行解密得到DES会话密钥K;
c.利用会话密钥K对密文C进行DES解密,得到明文数据。
全数字化移交
5.数据应用拓展
WEB功能组件
现成Web端三维模型浏览组件(带材质展示、多模型合并、大模型展示)。

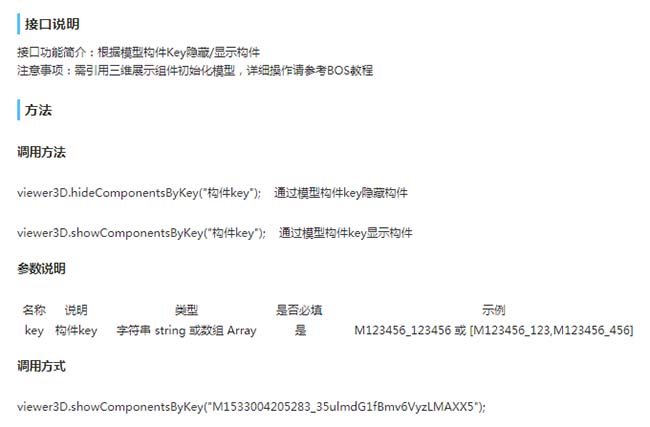

二次开发JS API 400+,涵盖场景视图、构件操作、模型操作、相机操作等。
全数字化移交
数据访问API
现成Web端三维模型浏览组件(带材质展示、多模型合并、大模型展示)。
二次开发JS API 400+,涵盖场景视图、构件操作、模型操作、相机操作等。
全数字化移交

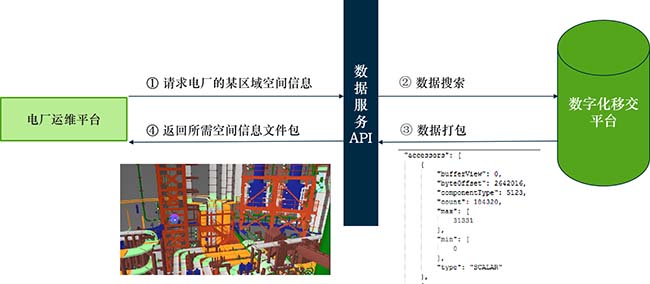

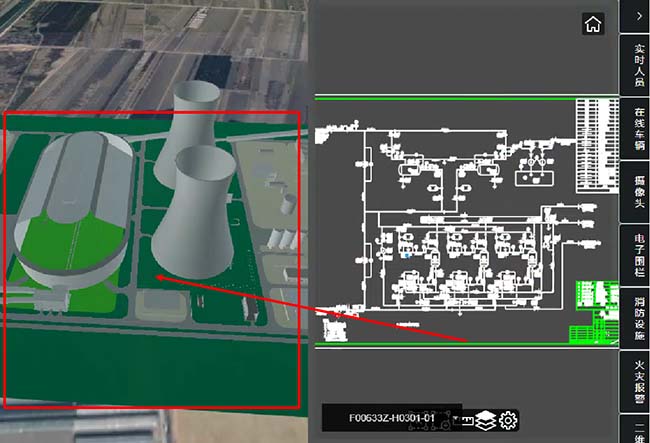

应用场景:应急功能中当警情发生时需了解电厂特定空间结构,指导逃生。
全数字化移交

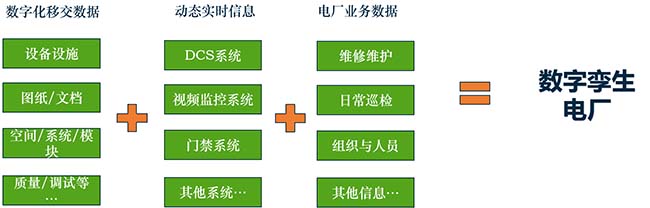

数据服务应用场景示例
全数字化移交

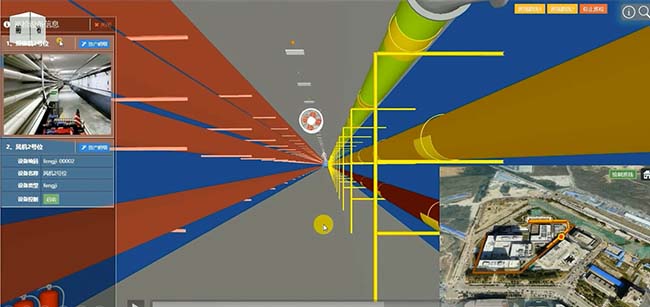

AI巡检
无人值守,降低人员成本;
更安全可靠;
机组状态数据、视频信号沉浸式查看;
支持远程操控。
全数字化移交


应用案例

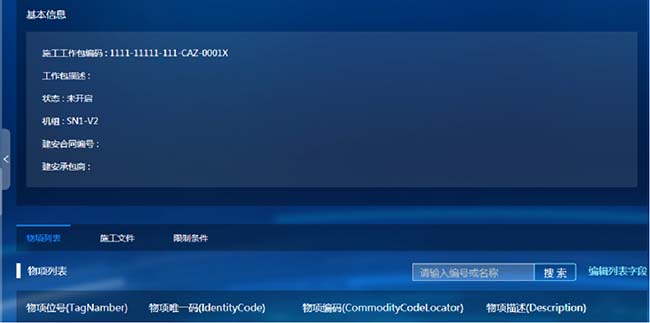

案例1:国核工程数据中心
项目目标

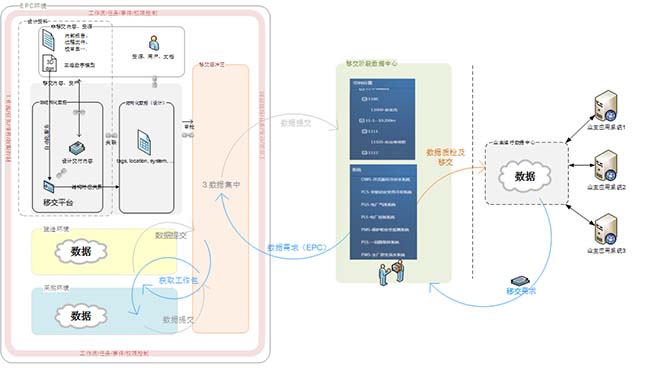

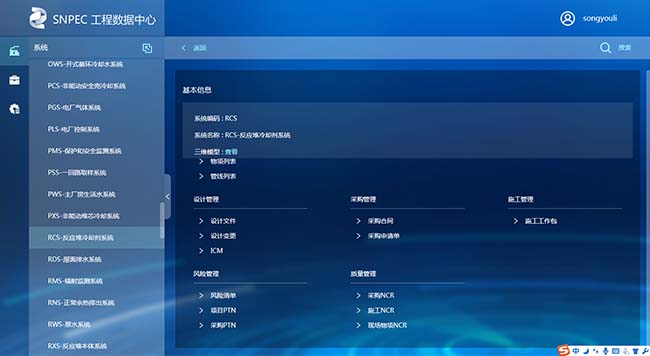

工程数据获取、整合:分析和融合从文件或ESB获得的设计、采购、施工、质量、进度、费用等数据,逐步建立满足CAP1400数字化工程与电厂业务要求的完整数据模型;
3D工程数据模型整合:整合开放标准的3D模型数据文件,提供可视化三维模型的动态展现;
自主知识产权的工程数据展示:形成具有自主支持产权、集成3D模型、结构化数据联动的B/S数据展示界面;
形成工程数据质量反馈机制:对进入工程数据中心的数据进行合规校验,并进行质量反馈。
实施流程
数字化移交管理平台

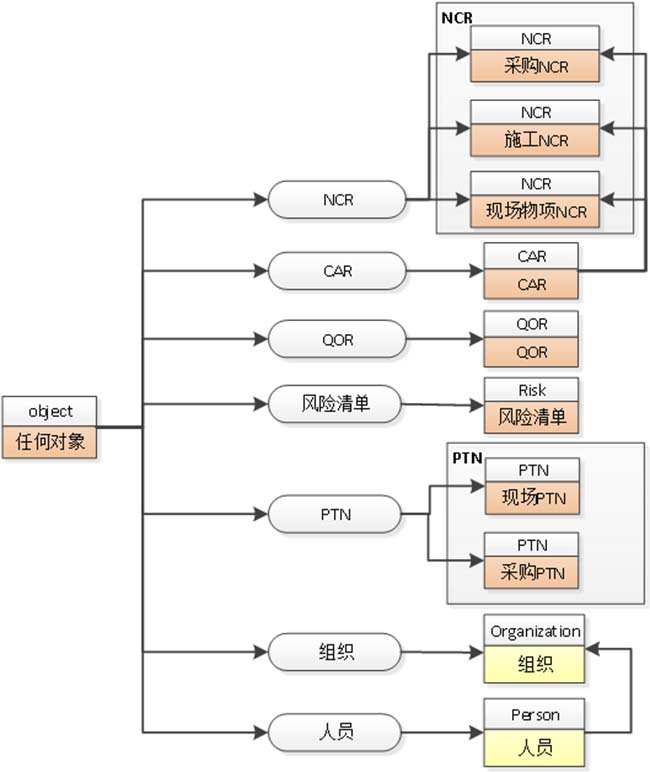

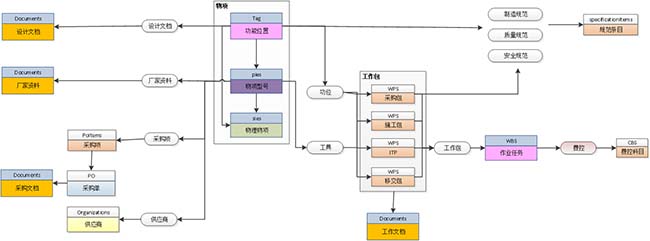

数据模型

数字化移交管理平台数字化移交管理平台数字化移交管理平台全数字化移交


设计信息
分系统描述
全数字化移交

全数字化移交

分空间描述
分模块描述
位号(TAG)
— 设计参数
— 设计文档
— 可用设备
— 变更单
— 规范
采购信息

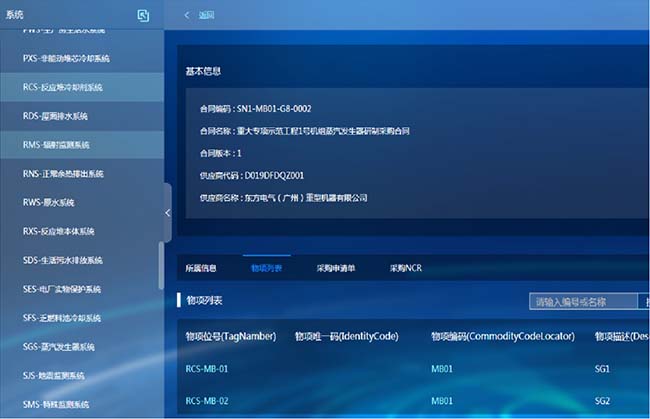

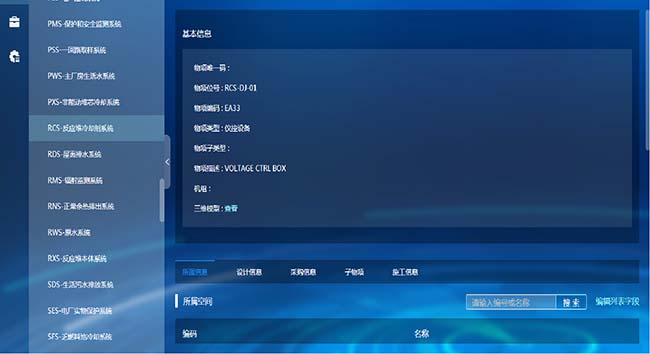

物项信息
全数字化移交
备件工具
业务记录
物项分类
厂家索引

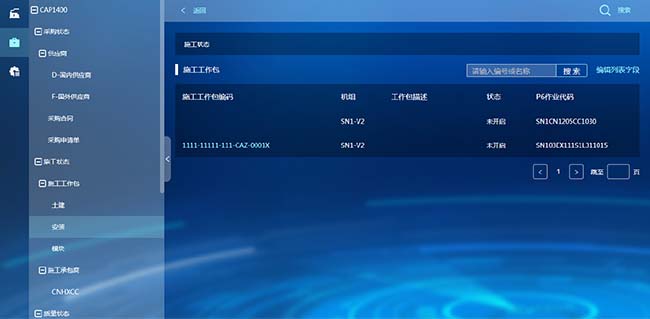

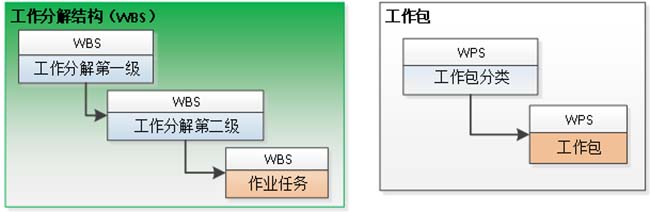

施工信息
施工包
全数字化移交

全数字化移交

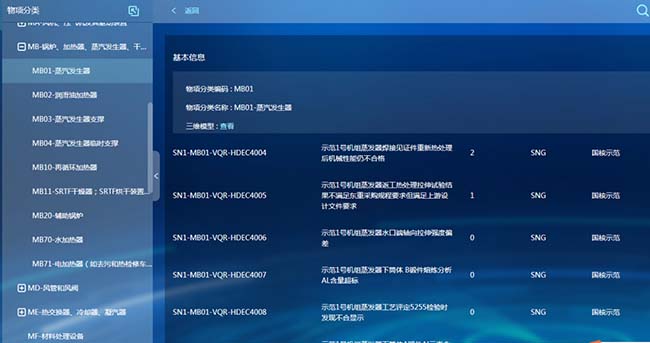

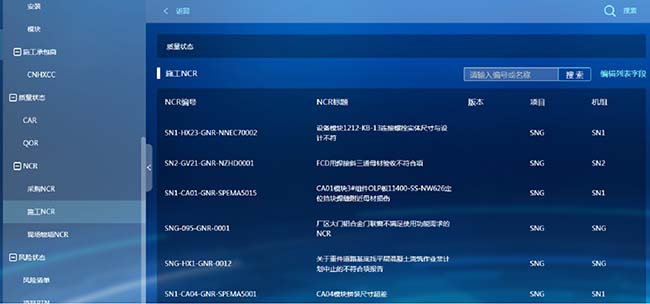

质量信息
NCR
数字化交付平台

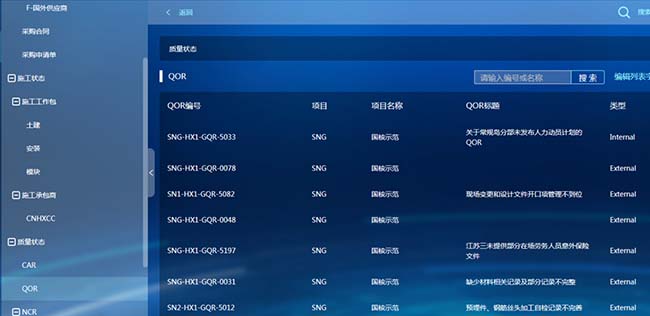

QOR
数字化交付平台
CAR
模型与数据联动
数字化交付平台

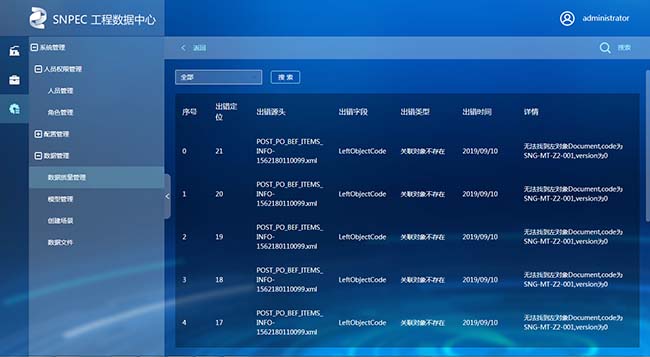

数据质量校检
数字化交付平台
案例2:中交国际中心数字化交付平台
中交国际中心数字化交付平台

中交国际中心是集商场、办公、酒店于一体的综合民用建筑,由中交天府成都实业有限公司建成。
总建筑面积16W平方米,总占地面积18500平方米。

艾三维数字化移交平台

项目成效:

在运用数字建筑平台实现建设成果向运维阶段数字化交付的基础上,结合物联网技术深挖建筑数据复用价值,成为西南标杆性建筑BIM技术应用的典范、数字化交付及运维的领航者。

项目优势:

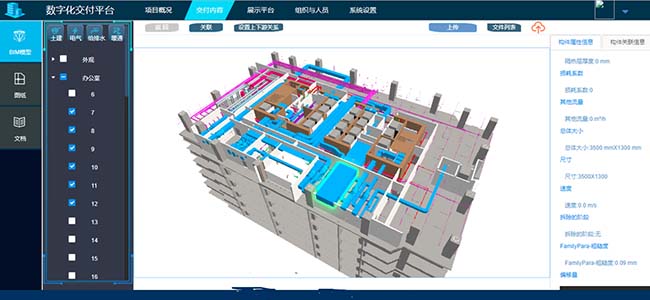

全专业竣工BIM模型
BIM模型文件管理
系统树/结构树
多维度关联信息
艾三维数字化移交平台
全专业图纸
按编号
按版本

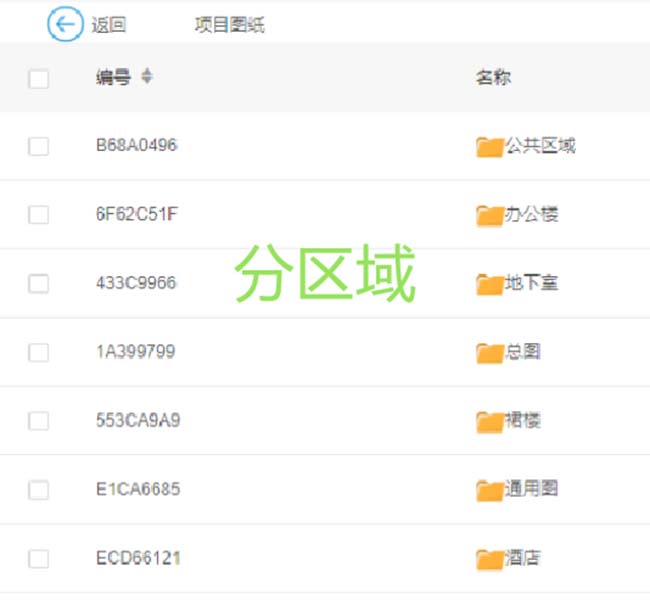

分区域

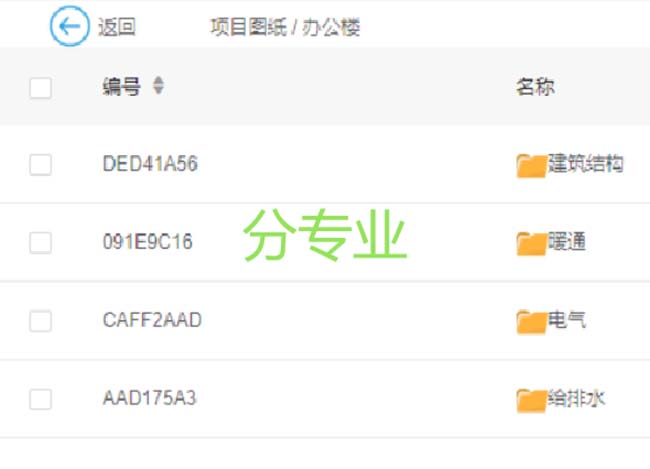

分专业
艾三维数字化移交平台艾三维数字化移交平台艾三维数字化移交平台
文档
权限管理
版本管理
管理管理

艾三维数字化移交平台
