砌体参数化排版设计采用我司自主研发的具有知识产权的《基于BIM的参数化排版设计施工管理系统1.0（BIM-DC）》（2016SR275183），是一款基于Revit 2016软件开发的“砌体深化设计”软件。

咨询报价
申请试用
购买咨询

18122393143

产品简介


技术背景
砌体结构作为我国传统的建筑形式，在建筑中仍比较普遍应用。就目前整个建筑市场的砌体施工工艺来看，砌块的加工方式都是将砌块运输至砌筑部位，工人根据图纸尺寸，边砌筑边加工。
传统施工工艺主要存在的问题：
1.砌体质量灰缝不均匀，门窗洞口、过梁设置不满足施工和规范要求；
2.现场工人切割随意，乱切乱砍造成废料较多，施工现场非常凌乱，对文明施工造成很大的影响；
3.施工现场砌块运输全靠人工推拉平板车，而且运输的数量有限，运输效率低下；
4.切割现场没有粉尘控制措施，粉尘量大，长期在此施工环境下施工，对工人的身体健康造成极大危害。
造成上述问题的原因，归根结底是没有深化设计指导现场施工。


采用BIM技术的原因

1.多专业模型集成，便于砌体工程深化设计，减少现场返工。
2.砌体与机电碰撞检查，自动检测问题，提前解决，实现砌体——机电安装一体化实施。
3.BIM能自动统计不同尺寸砌体工程量，便于工厂定制加工。
4.信息化管理，保证现场进度、减少材料浪费，便于绿色文明施工。


基于BIM的参数化排版设计技术

砌体参数化排版设计采用我司自主研发的具有知识产权的《基于BIM的参数化排版设计施工管理系统1.0（BIM-DC）》（2016SR275183），是一款基于Revit 2016软件开发的“砌体深化设计”软件。
《基于BIM的参数化排版设计施工管理系统1.0（BIM-DC）》获得国家版权局软件著作权
具有以下八大功能：
1.参数设置
1）构造措施：构造柱、圈梁、过梁、窗台压顶、门窗洞口固定块。
2）自动布置洞口：门洞尺寸及定位、窗洞尺寸及定位。
3）自动排砖：砌块种类、底部导墙、水平灰缝、垂直灰缝。

在进行砌体自动排砖前，先设置好构造措施、门洞及砌体相关参数设置后，即可通过相应的功能键实现自动排砖。


2.自动布置构造措施

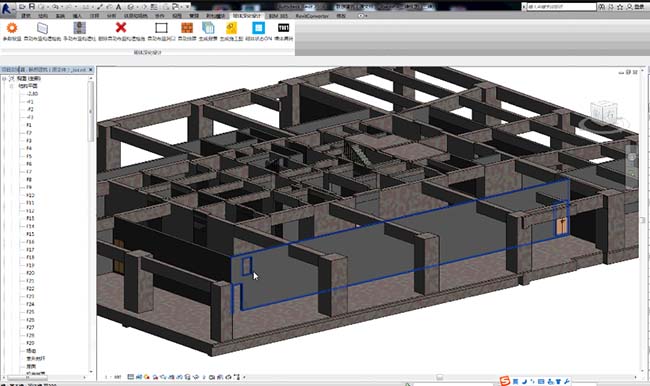

根据“参数设置”已设置好的构造措施参数，选择“自动布置构造措施”功能键后，点选需要布置构造措施的墙体，自动的根据编程算法，自动识别后，在相应砌体墙上自动布置造柱、圈梁、过梁窗台压顶、门窗洞口固定块等构造措施。
3.自动布置洞口
根据“参数设置”已设置好的门窗洞口尺寸及位置，采用“自动布置洞口”，选择需要排布砌体的墙体，一键自动在模型中相应墙上按照预先设置好的门窗洞口参数自动生成洞口。
4.自动排砖

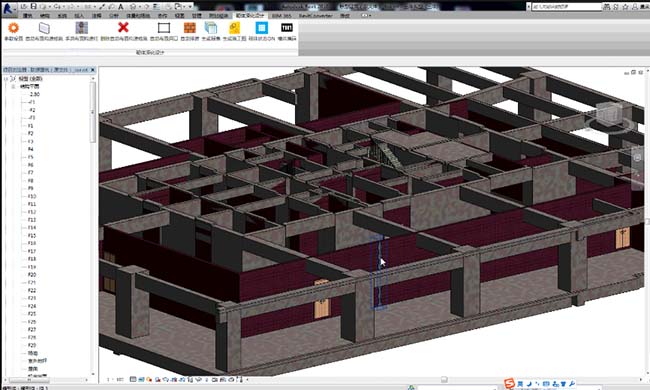

根据“参数设置”已设置好的砌体材质、灰缝厚度等，根据参数设置以及甲方提供的相应算法，在模型中相应砌体上自动排砖。
5.生成报表
一键生成砌体墙工程量表、抹灰量表及基于位置的各构件明细表。报表中包含砌块类别、尺寸、定位及墙体编号、制造厂商和砌块数量。
6.生成施工图
利用“生成施工图”一键点选已完成砌体排版的墙，即可自动生成砌体墙的深化设计图纸：二维深化设计图、三维效果图、砌体明细表、质量验收标准、墙体定位信息等。
自动生成砌体深化设计图
自动导出dwg格式深化图
自动生成砌体墙的深化设计图纸可作为报审图纸，也可以直接用于现场施工交底。现场通过将深化图纸粘贴到待砌筑相应的砌体上，同时通过手机APP扫描二维码信息，可以查询砌体的二维深化设计图、三维效果图、砌体明细表、质量验收标准、墙体定位信息等。
