BIM小技巧|Revit链接的模型在Navisworks中不可见的解决方法

2019-04-12
建筑BIM交流QQ群:657652939 每周一周三下午4点直播分享Revit实用技巧
市政BIM交流QQ群:272176033 每周三下午4点直播分享OpenBridge Modeler建模技巧

在Revit中打开一个模型,例如结构模型,再将对应的模型,例如机电模型链接进来,如图所示,保存模型。

BIM小技巧|Revit链接的模型在Navisworks中不可见的解决方法

将保存的模型用Navisworks软件打开,可以看到链接的机电模型并没有显示,如图所示。

BIM小技巧|Revit链接的模型在Navisworks中不可见的解决方法

有两种方法解决这种链接模型不可见的情况:

1、Revit导出为nwc文件,然后用Navisworks打开。

在Revit导出场景为nwc文件,在Navisworks设置下,找到文件读取器,用Navisworks打开保存的nwc文件,链接的机电模型正常显示,如下图所示。

BIM小技巧|Revit链接的模型在Navisworks中不可见的解决方法
BIM小技巧|Revit链接的模型在Navisworks中不可见的解决方法

2、直接用Navisworks打开.rvt文件。

打开Navisworks软件,打开选项编辑器,找到文件读取下的Revit,把转换链接文件勾选上,点击“确定”。再用其打开Revit模型,链接的机电模型正常显示,如图所示。

BIM小技巧|Revit链接的模型在Navisworks中不可见的解决方法
BIM小技巧|Revit链接的模型在Navisworks中不可见的解决方法

更多BIM技巧关注 公众号 艾三维技术  BIM咨询热线 4000-333-136

相关阅读
「Revit教程」Revit怎么添加共享参数,创建明细表及过滤器

「Revit教程」Revit怎么添加共享参数,创建明细表及过滤器

Revit怎么添加共享参数,创建明细表及过滤器?1.新建基于公制幕墙嵌板填充图案,注释,添加共享参数。

BIM软件教程—REVIT如何制作管道三维系统图

BIM软件教程—REVIT如何制作管道三维系统图

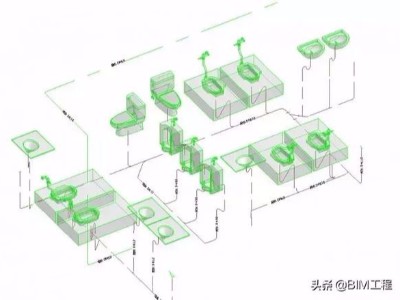

REVIT如何制作管道三维系统图?在出图过程中,有时希望用系统图或者原理图的方式,展示整个建筑中各管道系统的设计原理,下面讲解如何创建三维系统图。
