实景建模是通过倾斜摄影采集重合度较高的影像照片，都过程序进行空三角计算和逆向还原，生成带有原地貌纹理和高程的三维模型的技术，该技术广泛应用于城市测绘、文物数字化保存行业。由于实景建模所得的模型还原地貌，精度可达厘米级，在并且可以测量和计算挖填方，在施工中有使用的价值。如今很多项目都以配备了小型无人机，今天艾三维就来教大家如何进行实景建模的操作。
2、实景建模 ContextCapture软件设定航线
选择较为宽阔的地点起飞，先登录dj go，然后登录dj gs pro，上传数据，飞机自动起飞后会自动飞到指定高度，并飞到航线起点位置开始飞行。自动拍照间隔2s，分辨率1080P。飞机会在飞行路线上保证一定重叠度进行定时拍照。每条航线飞行完后，飞行器会飞到下一个起点进行第二条航线的飞行，如果一条航线未飞行完电量过低降落，在更换电池后，飞行器会自动续飞。

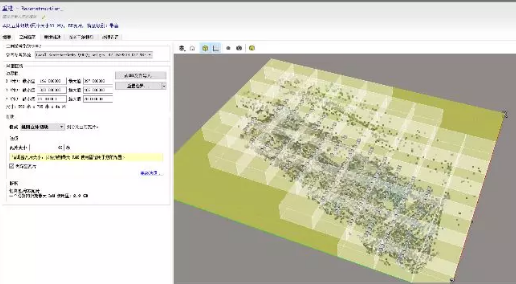

导入照片，提交空中三角测量
实景建模是将目标区域生成的带纹理的三维网格，其中带有纹理和体量2个特征，应用时也主要是利用了这两个特征。

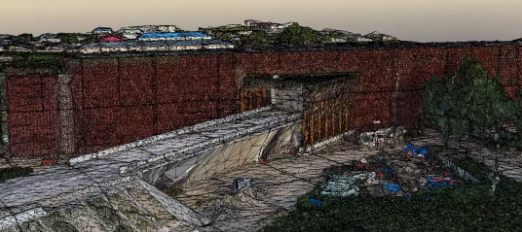

实景建模完成效果图

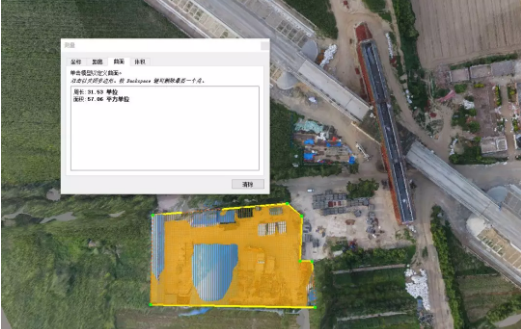

利用纹理：实景建模精确的还原的目标区域的静态形象，其地貌、现场情况十分清楚，可以用在拆迁时点查树木数量、农田面积、房屋数量，或者查看现场的施工情况;在山区可以查看既有山道，为便道设计做参考;结合bim，将路桥桥梁三维模型与实景建模相结合，渲染效果跟真实，对于周边环境影响更准确，可以作为方案设计和汇报的辅助。
实景建模渲染效果地形模型
关于无人机实景建模实操教程就介绍到这里了，如果您想了解更多详情与我们联系。
