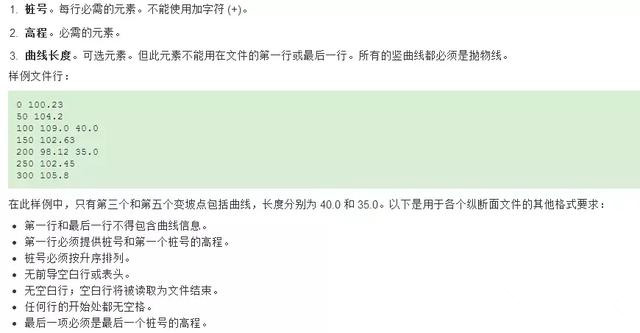

路线的纵断面可在Civil 3d中创建，也可由txt文件导入，txt纵断面文件格式如下：
曲线长度可在原设计纵断面图中查到。

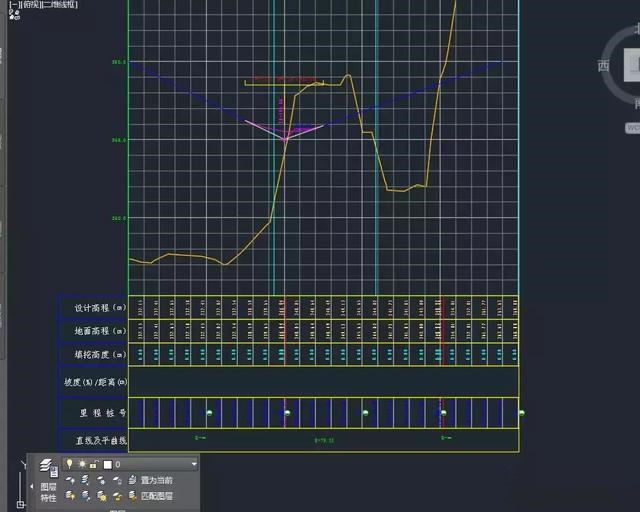

导入时纵断面样式选择设计线，成果如下：
由上图可看出，该纵断面标签并非我们一般出图格式标签，且设计高程与填挖高度显示有误，这里就需要我们自己定制纵断面标签及指定纵断面数据。
纵断面标签：
我们以“设计线“标签为基础，复制一个新标签，命名为“纵断面标签”，在此基础上修改。

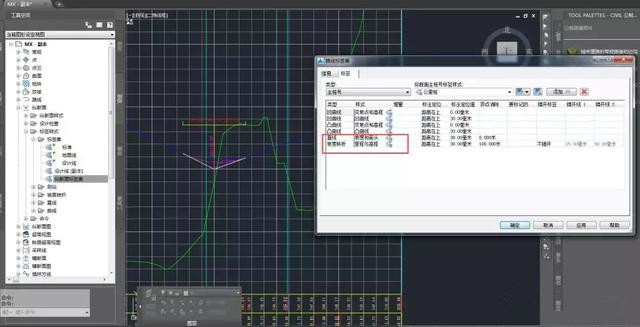

1.新增“直线”及“坡度转折”标签，以生成纵断面坡度及转折点桩号与高程。

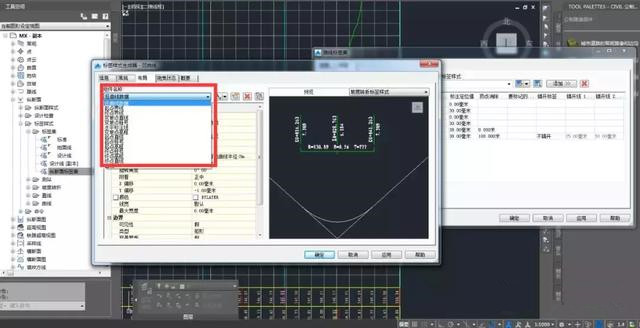

2.修改“凹曲线”标签样式。新增凹曲线起终点桩号、高程文本及高程与桩号间的直线，并调整竖曲线数据位置。“凸曲线”标签样式编辑同“凹曲线”。

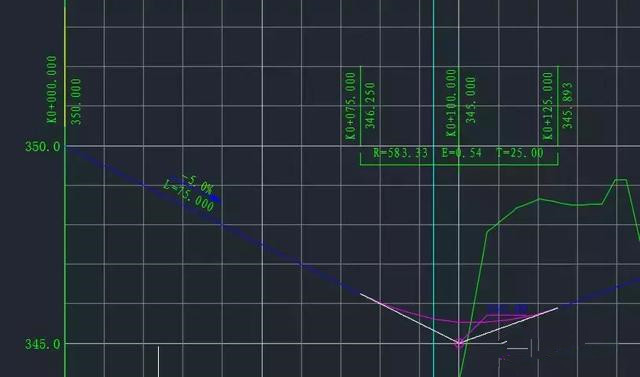

将所编辑的纵断面标签应用于该纵断面面，成果如下：

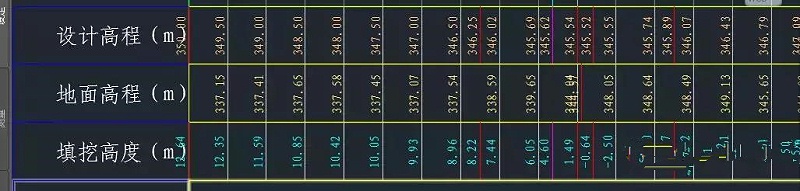

纵断面图数据的修改：

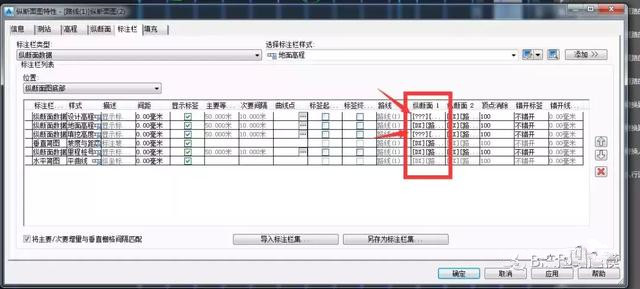

选中纵断面图，右键点击“纵断面图特性”，如下图，将纵断面1选择为我们导入的设计纵断面，即修改成功。
