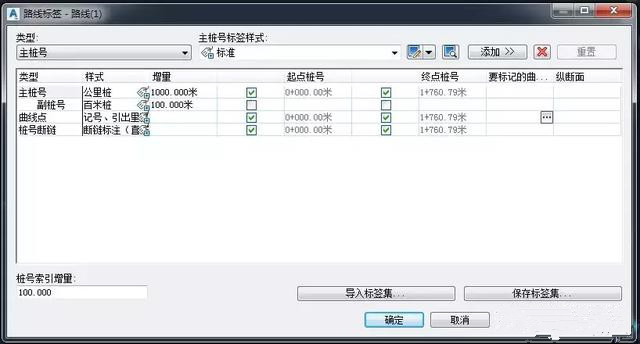

路线设计时，其常用标注包括桩号、曲线点及设计参数。在Civil 3d本地化包里，路线的标签集“一般公路”或“城市道路”已包含桩号及曲线点标签。

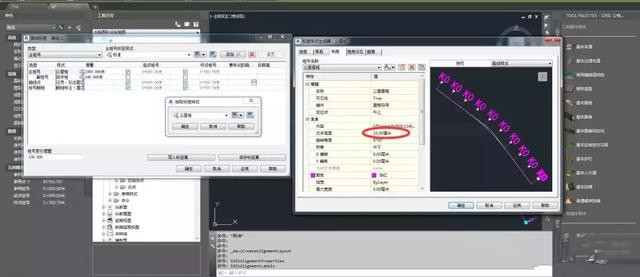

路线桩号的间距可通过改变增量的大小调整，标签文字的大小，点击相应的样式，在标签样式生成器里即可修改。

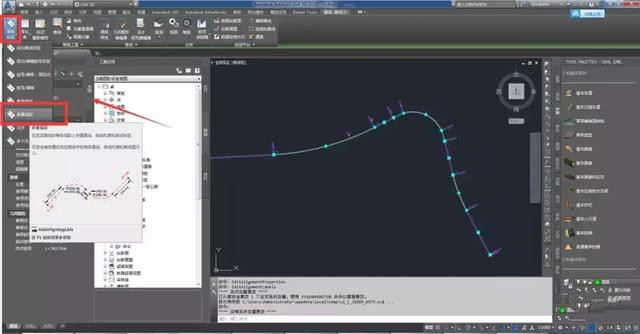

路线中圆曲线、缓和曲线设计参数的标签不能随路线同时生成，需手动添加。如下图，选中路线，点击“添加标签”-“多重线段”，即可添加。

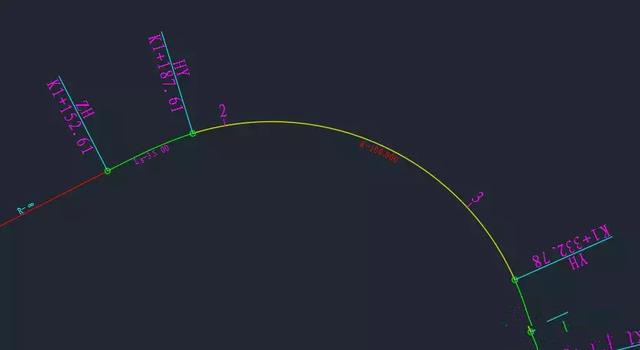

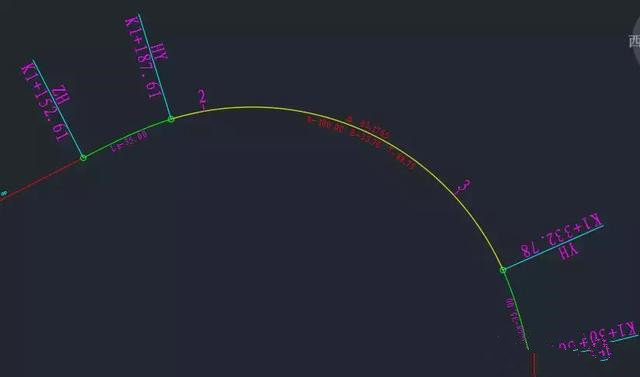

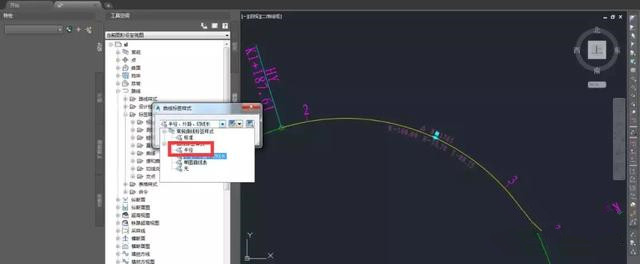

上图中，圆曲线的标签数据有点多，不符合平常习惯，我们选中该标签，右键“编辑标签样式”，选择“半径”，即可设定为常见样式。

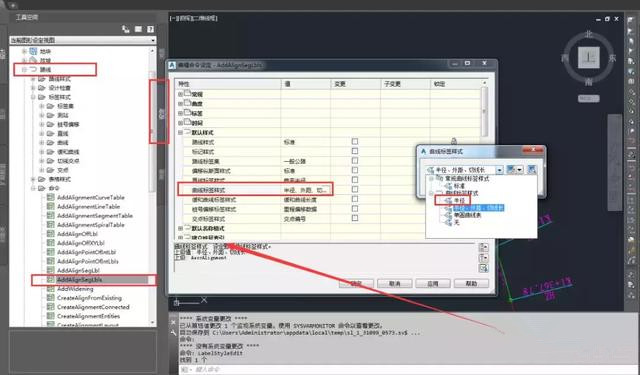

此外，我们可以在设定里，编辑添加标签命令，使每次生成的曲线标签满足我们的要求。
