行业数字化解决方案 直击项目核心问题 方案成套落地
项目背景
本项目位占地面积45亩，总建筑面积约38000平方米，根据机房建设适用性要求与场地条件，分为地上三层、地下一层。该项目科学有效利用地下空间的策略，与周边景观协调融合，寻求现代数字化科技与城市生态的完美融合。
制冷机房
BIM目标
配电房
项目重难点
机电安装工程包括强弱电、给排水、通风采暖空调多个专业，各种管道支吊架安装难度大，采用常规做法受空间、现场情况限制；
正式施工前应统一支吊架做法，管道密集处可采用综合管道支架，为力求美观合理，综合定位管道安装标高是项目施工的难点之一；
施工时各专业之间及各专业与建设单位、监理单位、土建施工单位间需要高效的项目协作；
本工程的空调机房及空调系统存在较多问题，需要进行二次设计，是此次工程的重难点。

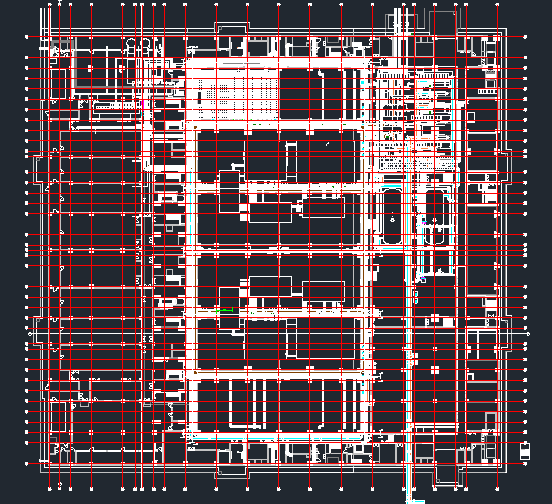

剖面符号索引—平面图
项目具体应用
在项目设计阶段，建立BIM模型，检测出多处图纸问题，提高了设计效率和质量。
1）负一层16轴交F、L、AF轴：B-2/C-2/D-2支管连接H+4.100的冷冻回水管的立管与H+4.800的冷冻供水管碰撞；
2）负一层16轴交AC轴，连接问题；
3）17轴交AR轴，管道与风管碰撞；
4）首层配电柜按照系统图的尺寸放置后，电柜间的间距变小；
5）地下剖面图A-305：2-2断面图10轴；模型管廊宽度为2800mm，图纸为2200mm；
6）模型的墙体与图纸不对应；
项目解决方案
柴油机房漫游
管廊漫游
冷却塔漫游
配电室漫游
涉密机房漫游
项目价值
集装箱内部
涉密机房
