OpenBuildings Designer 功能更新

来看看本次OpenBuildings Designer Update 6跟之前版本相比较提升了哪些功能吧！

● 幕墙功能增强

建筑设计—>放置建筑元素—>幕墙

幕墙功能从 update3开始出现，随后的几个版本中不断的进行功能更新，在 update6中再次有了新的变化。

a. 放置方式

可以按照墙体一样通过直线，圆弧及曲线放置，还可指定多边形（按形状）或指定线、圆弧、样条曲线（按元素）来生成幕墙。

b. 修改功能

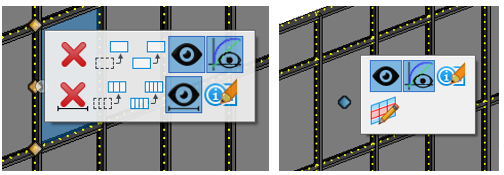

可以单个或者通过内部框架的形式、位置，还可以通过调整嵌板的类型（部分编辑的功能显示在Ribbon面板中）。

嵌板类型可以通过两种方式调整：

① 多行或者多列的嵌板类型调整可以通过 “选择线性面板” 进行框选

按shift是修改框选的方向，确定好范围后按ctrl进行确定并修改

② 多个位置的嵌板类型调整

可以先选择一个嵌板，按一下ctrl键并松开（不要长按），然后再次选择其他嵌板即可。

c. 插入/删除顶点

针对于通过形状形成的幕墙，可以使用插入/删除顶点命令，来快速的调整幕墙的形状。

● 设备层叠注释

绘图制作—>放置注释—>元素注释

元素注释功能其实是V8i 就有的功能，但是在CONNECT版本中针对于多个管道或者风管，可以快速进行层叠多属性的标注。方法如下：

a. 打开设备切图规则，创建新的管道/风管切图规则，在属性标签面板中的自定义标签下 “新建标签”。

b. 在格式中选择“添加属性…”，可以在“特性/数据组特性”中选择不同的特性内容，并添加到格式中。不同的特性内容是以%进行分隔，可以自己在两个特性内容中添加常量内容，如φ或者mm等。

c. 切出的绘图model中，应用设定好的设备切图规则，就可以使用“元素注释”进行多个管道/风管的属性标注。

● 风口布置

设备设计—>放置风管系统—>风道末端—>阵列风口

风口可以按照空间或者边界的方式进行阵列布置，加快了风口在房间内的快速放置。

● 风管三通/四通连接

修改-->修改—>打断元素-->三通/四通连接矩形风管

矩形风管可以通过三通/四通进行连接，同时连接的时候不可以设置多种连接样式，如等径/变径/夹角等，软件会自动判断并进行自动连接。
