如何在Synchro快速过滤构件与进度相关联

2019-10-10

不管是用Fuzor、还是BIM施工协同管理平台 、Navisworks做相应施工4D模拟时,需要让模型同进度相关联,如何精确选择模型构件与之关联?有人采取了选择集的办法,有人选择了按楼层筛选,还有人采取了过滤的方式,最笨的办法想要某区域模型,框选,然后再把多余的再去除,方法多种多样,不过我们最终目的是能精确筛选出我们想要的构件。

其实充分利用Revit参数功能,可以快速筛选我们想要的构件,这里以Synchro软件为例(Fuzor软件类似操作)

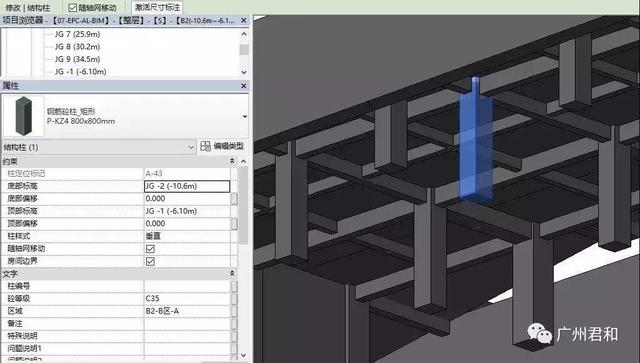

1、打开Revit模型,对平面区域进行流水段划分(可以借助插件),添加共享参数,让每一个流水段里构件有个标识,比如流水段区域:B2-A区-A

如何在Synchro快速过滤构件与进度相关联

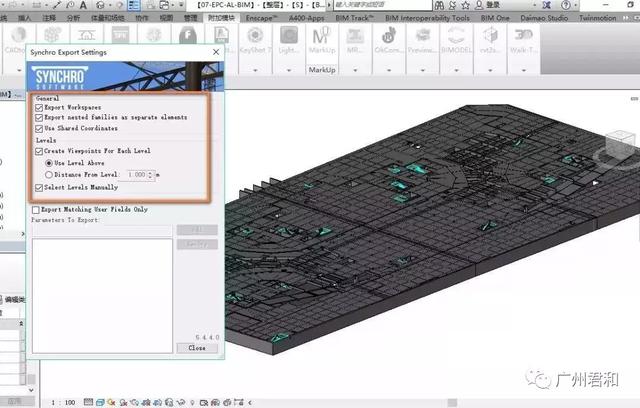

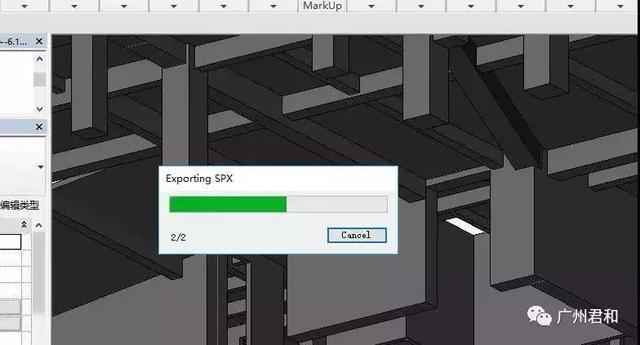

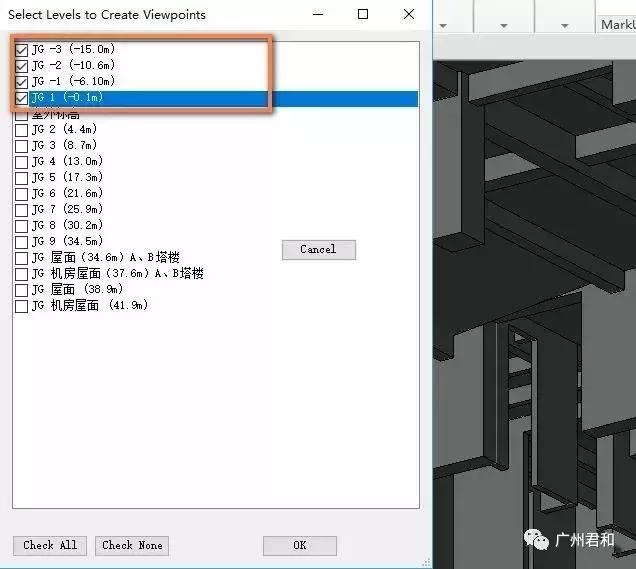

2、找到Synchro插件,找到它,进行导出相关设置

如何在Synchro快速过滤构件与进度相关联

如何在Synchro快速过滤构件与进度相关联

如何在Synchro快速过滤构件与进度相关联

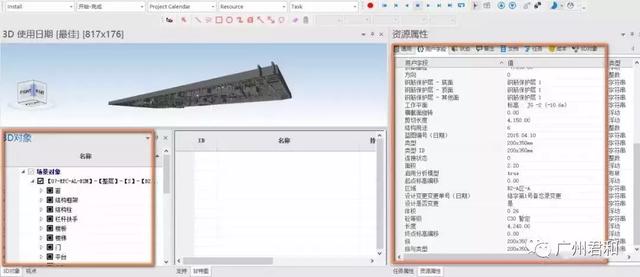

3、打开Synchro软件,直接打开刚刚从Revit导出的Synchro项目文件

然后就直接可以在Synchro看到Revit模型构件分类和构件参数

如何在Synchro快速过滤构件与进度相关联

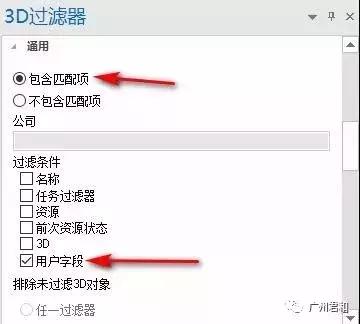

4、接下来,找到Synchro中3D过滤器功能面板,点它,打开

现在要筛选:B2-A区-A结构柱,有两个同时并存的条件,第一,属于B2-A区-A,第二,必须是结构柱,两者的关系属于且

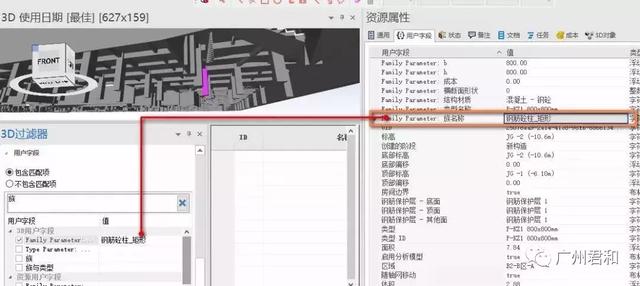

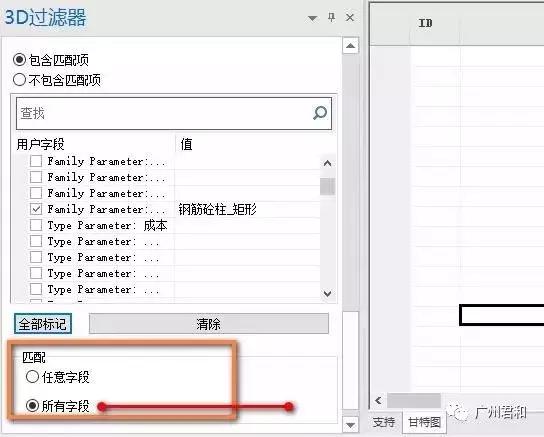

接下来对3D过滤器进行相关设置

如何在Synchro快速过滤构件与进度相关联

如何在Synchro快速过滤构件与进度相关联

如何在Synchro快速过滤构件与进度相关联

如何在Synchro快速过滤构件与进度相关联

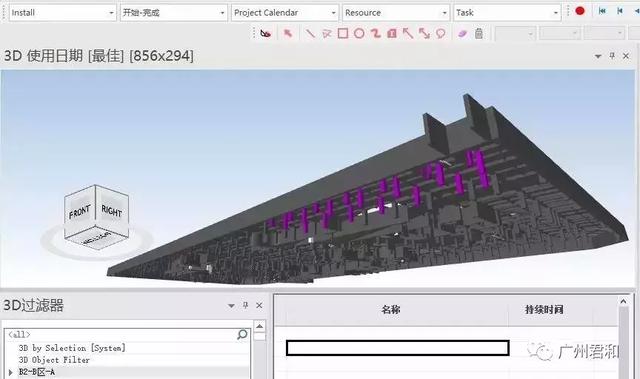

5、至此就完成了构件的筛选

亮显构件就是想要的

如何在Synchro快速过滤构件与进度相关联

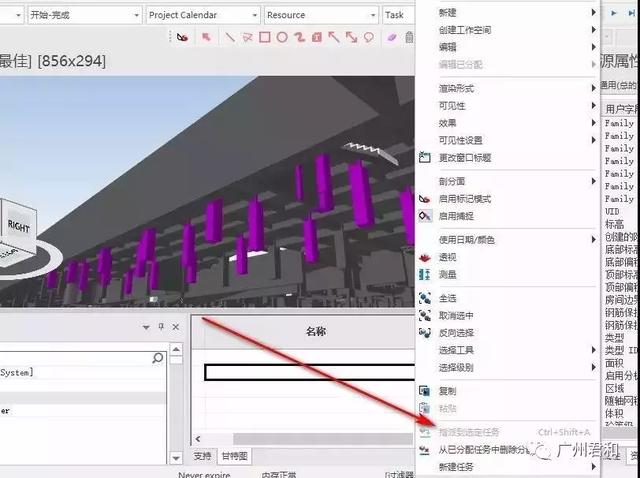

6、最后就可以关联进度

指派到选定任务

如何在Synchro快速过滤构件与进度相关联

7、同理完成其他区域构件筛选,最后指派给进度计划

这个简单的操作,其实就是Revit过滤器的功能,进行精确匹配,加速模型关联进度
