STAAD.Pro 输入文件编辑器的界面及使用方法

2020-01-08

【功能概述】STAAD 输入文件编辑器的界面及使用方法

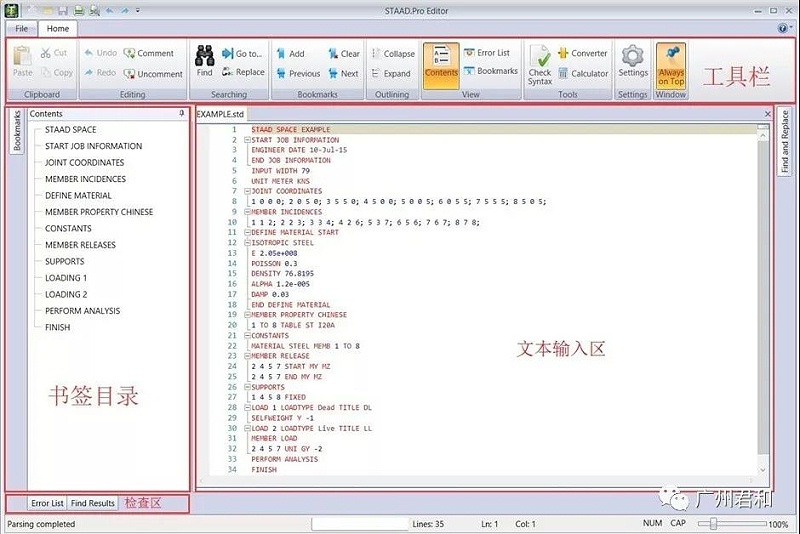

【功能详解】STAAD.PRO 可以使用内置的文本编辑器快速的建立复杂模型。STAAD.Pro 内置文本编辑器可以通过点击程序工具栏上
按钮打开，文本编辑器主要由下拉菜单，工具栏和文本输入区三部分组成，如图所示。

1. 第一部分

STAAD SPACE EXAMPLE

START JOB INFORMATION

ENGINEER DATE 16-Oct-06

END JOB INFORMATION

UNIT METER KN

第一部分文本包含模型的类型，名称，工程信息和当前使用单位。SPACE 表示模型的类型为空间模型；EXAMPLE 为模型的名称；下三行工程信息只包含了模型建立的时间；METER KN 表示当前使用单位为∶ 米千牛。

2. 第二部分

JOINT COORDINATES

1 0 0 0; 2 0 5 0; 3 5 5 0; 4 5 0 0; 5 0 0 5; 6 0 5 5; 7 5 5 5; 8 5 0 5;

MEMBER INCIDENCES

1 1 2; 2 2 3; 3 3 4; 4 2 6; 5 3 7; 6 5 6; 7 6 7; 8 7 8;

第二部分包含模型的节点信息和构件信息。JOINT COORDINATES 表示以下是模型中节点的坐标；例如∶1 0 0 0; 2 0 5 0，表示 1节点坐标为∶x=0,y=0，z=0; 2节点坐标为：

x=0,y=5,z=0。MEMBER INCIDENCES 表示以下是模型中构件的关联；例如∶1 1 2; 2 2 3; 表示 1构件由节点 1和节点 2组成，2构件由节点2 和节点3 组成。

3. 第三部分

DEFINE MATERIAL START

ISOTROPIC STEEL

E 2.05e+008

POISSON 0.3

DENSITY 76.8195

ALPHA 1.2e-005

DAMP 0.03

END DEFINE MATERIAL

第三部分包含模型中使用的材料信息。DEFINE MATERIAL 之间的信息依次为材料的名称，弹性模量，泊松比，密度，温度变化系数，阻尼系数。

4. 第四部分

MEMBER PROPERTY CHINESE

1 TO 8 TABLE ST I20A

CONSTANTS

MATERIAL STEEL MEMB 1 TO 8

第四部分包含模型中构件所用的截面和材料信息。MEMBER PROPERTY表示以下为构件所用截面信息；例如∶1 TO 8 TABLE ST I20A 表示构件1 到8 所用的截面为中国型钢I20A。CONSTANTS表示以下为构件所用材料信息；例如∶MATERIAL STEEL MEMB 1 TO 8 表示构件 1 到8 所用材料为STEEL。

5. 第五部分

MEMBER RELEASE

2 4 5 7 START MY MZ

2 4 5 7 END MY MZ

第五部分包含模型中的构件释放，MEMBER RELEASE 表示以下为构件释放信息，比如∶2 4 5 7 START MY MZ 表示释放 2，4， 5 ，7 号构件始端的Y,Z 轴弯矩。

6. 第六部分

SUPPORTS

1 4 5 8 FIXED

第六部分包含模型中支座的信息。SUPPORTS 表示以下为模型的支座信息，比如∶1 4 5 8 FIXED表示指定 1 ，4 ，5 ，8节点为固结支座。

7. 第七部分

LOAD 1 LOADTYPE Dead TITLE DL

SELFWEIGHT Y -1
