室外主题乐园土方量BIM解决方案

2021-05-31

一 项目难点

室外主题乐园场地项目项目场地在1平方公里左右。乐园内部具有道路多条,各种游乐设施依山而建,有隧道地下管线,专业多且杂,建筑物种类多且景观要求高,设计人员沟通难度大,多专业协同设计难度大。在主题乐园施工过程中,存在以下难点:

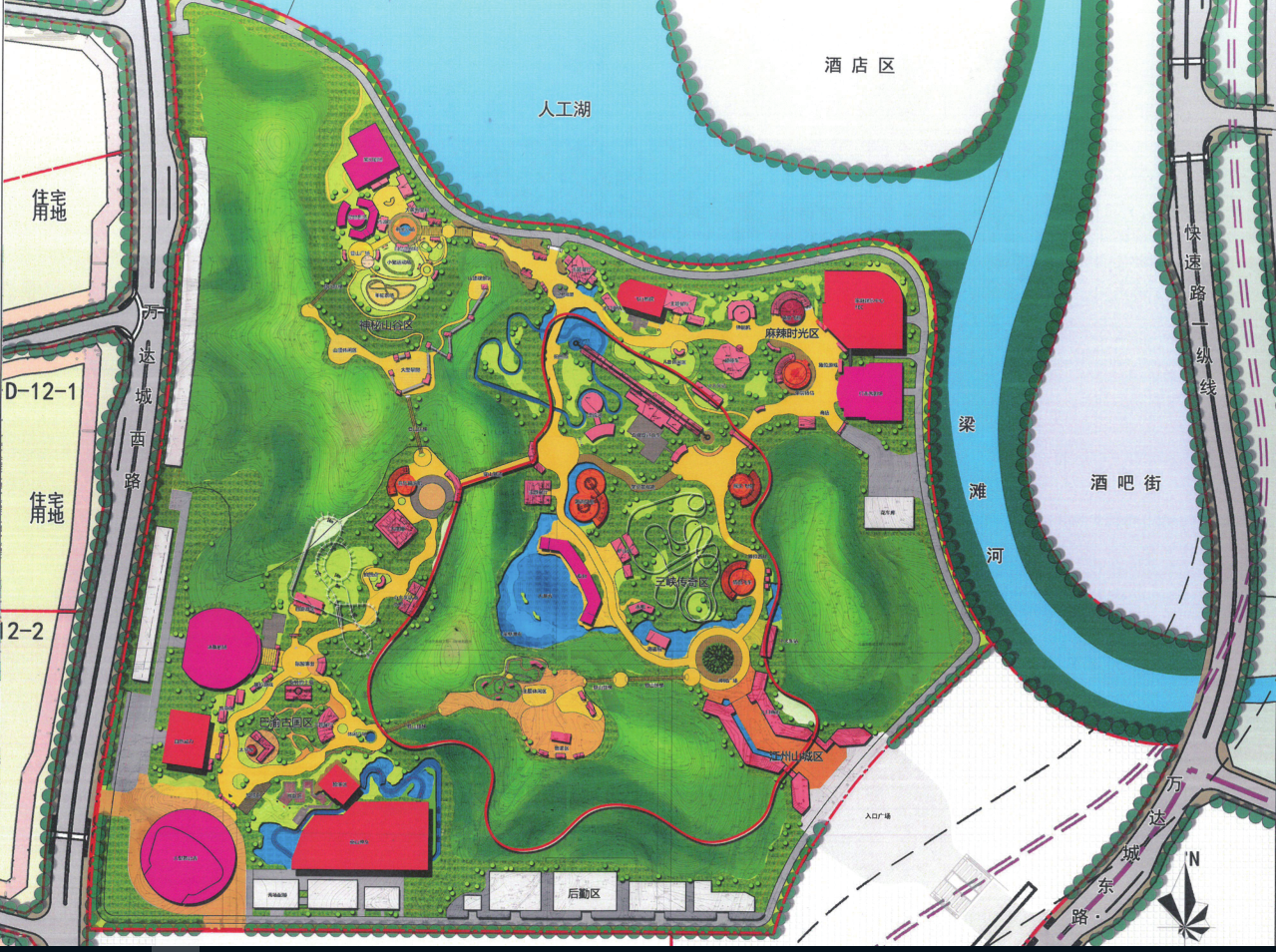

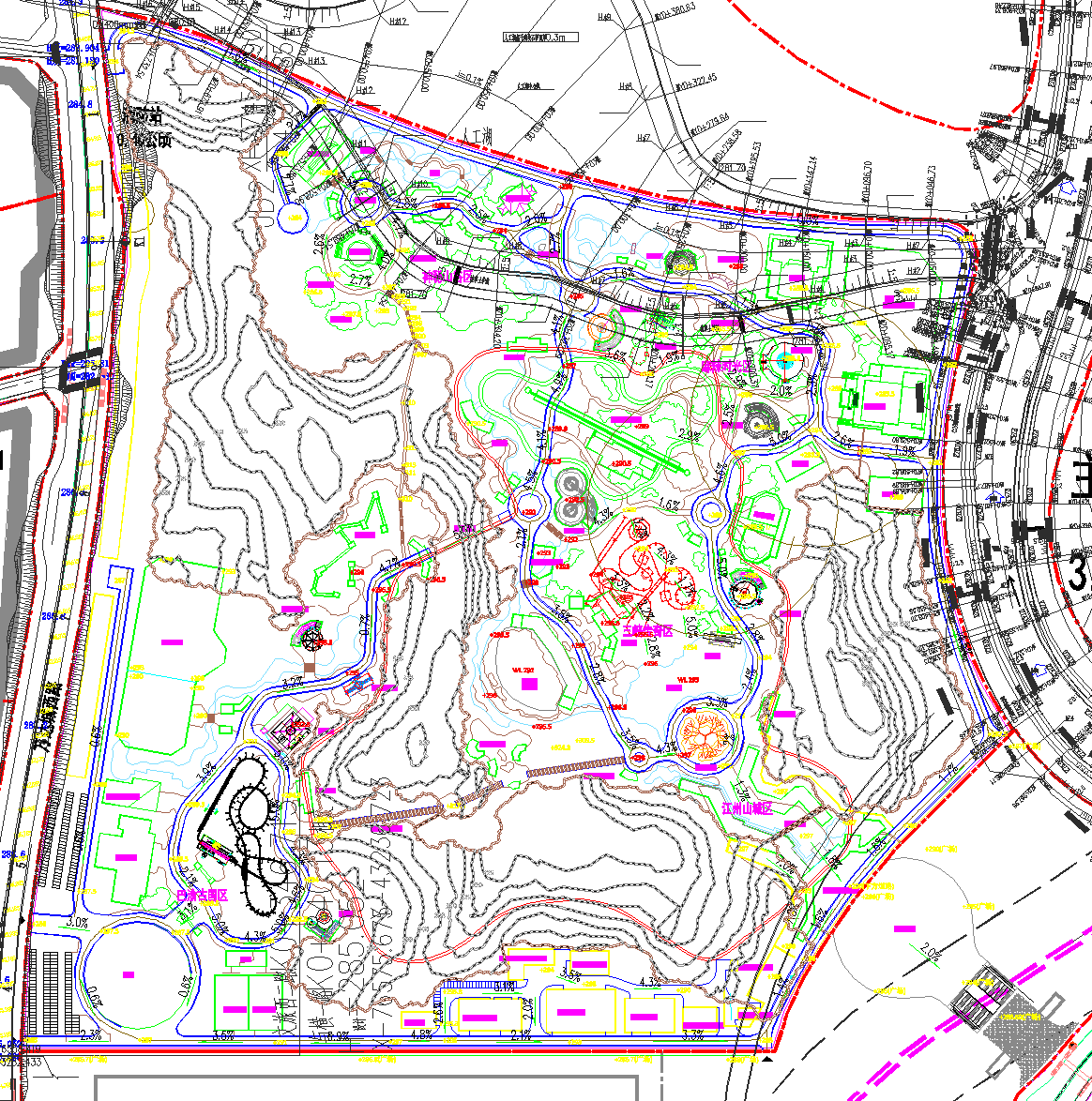

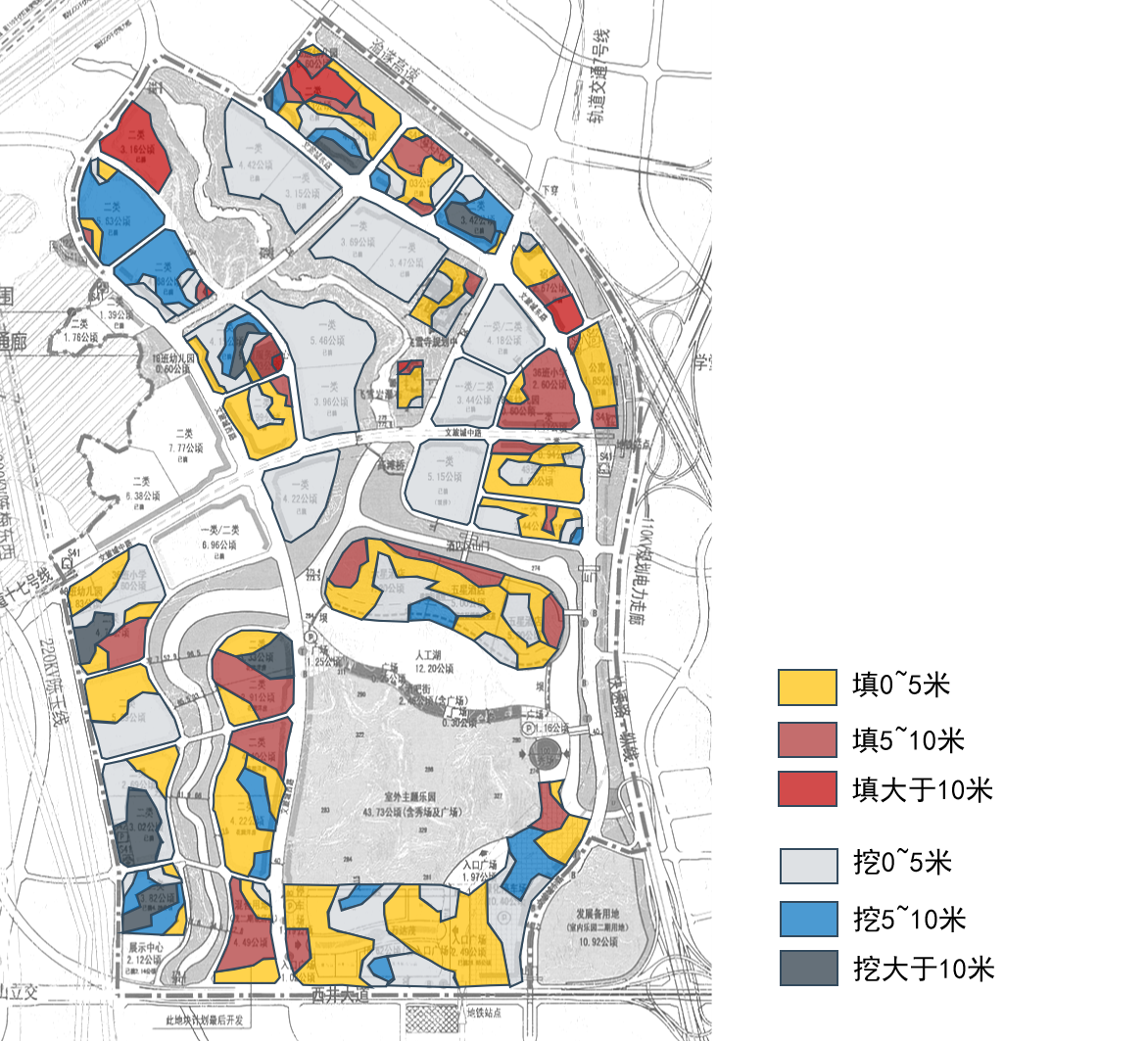

室外主题乐园场地项目总图



二 BIM解决方案

本项目主要使用Openroads Designer软件进行精准建模并计算分析,具有以下优势:




利用BIM软件,能使项目达到以下效果:

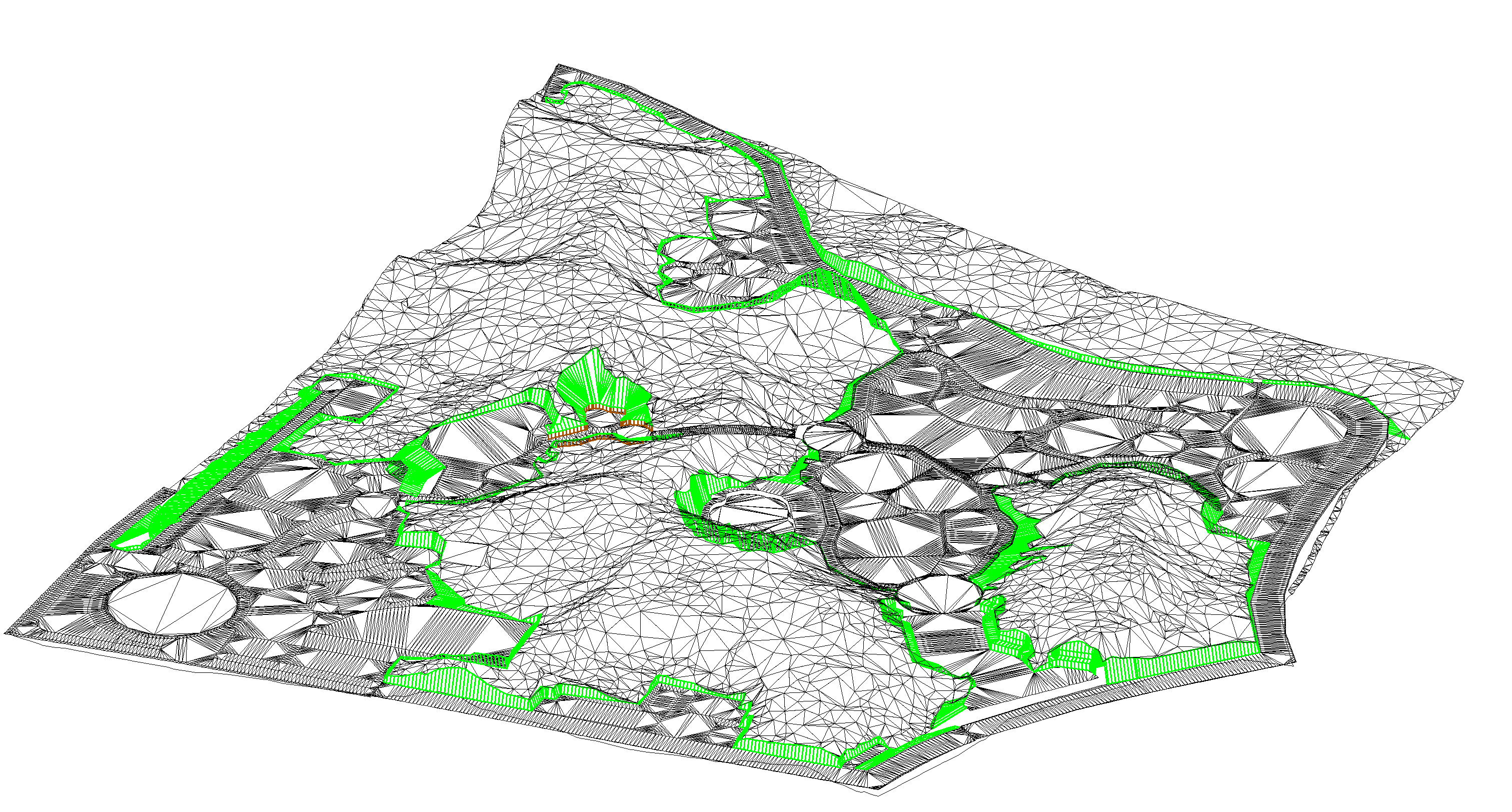

1.建立模型后简单易懂易于各专业交流(绿色是场地,浅绿色是边坡,白色是原始地形)

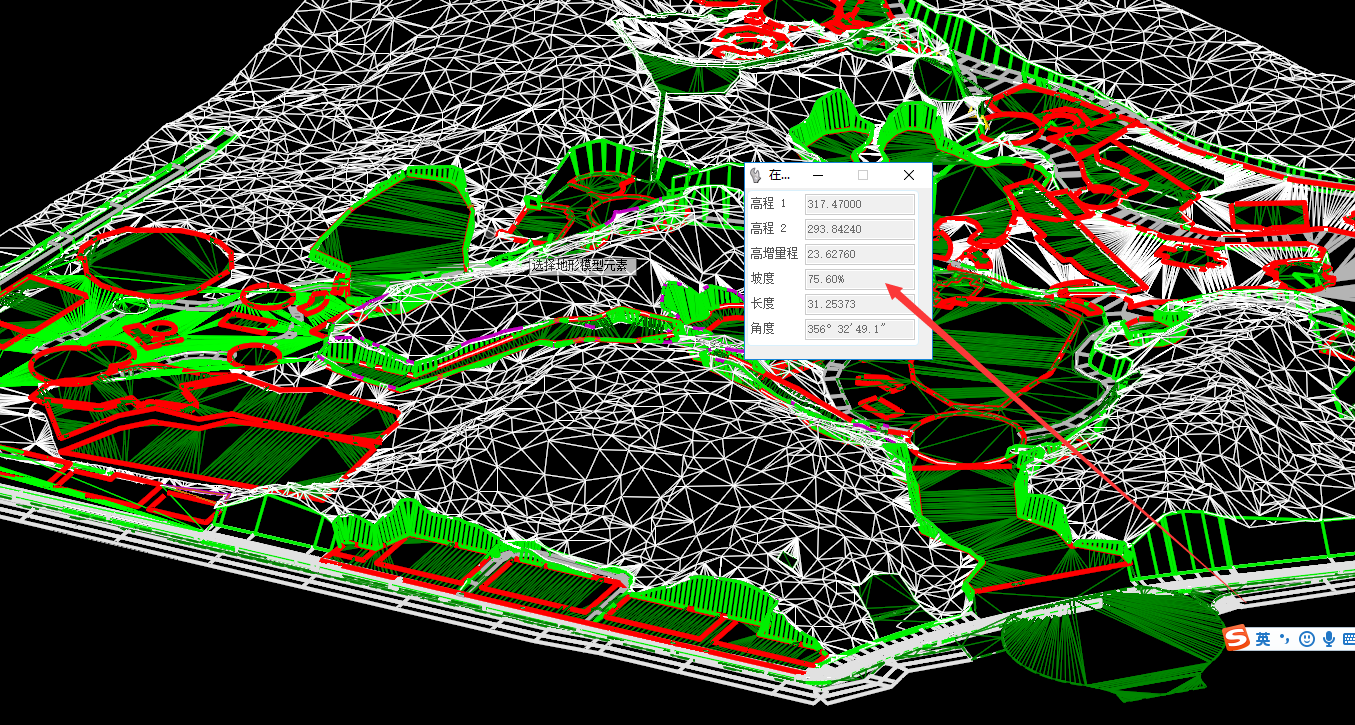

2.实时看到设计的建筑物、道路与地形之间的关系(填挖方、边坡坡度,能否种植景观树木,设计的整体空间是否合理,景观效果怎么样)

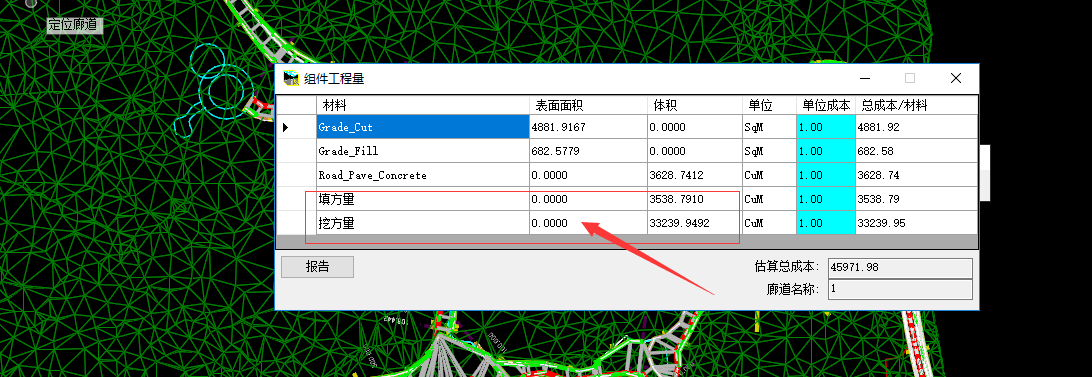

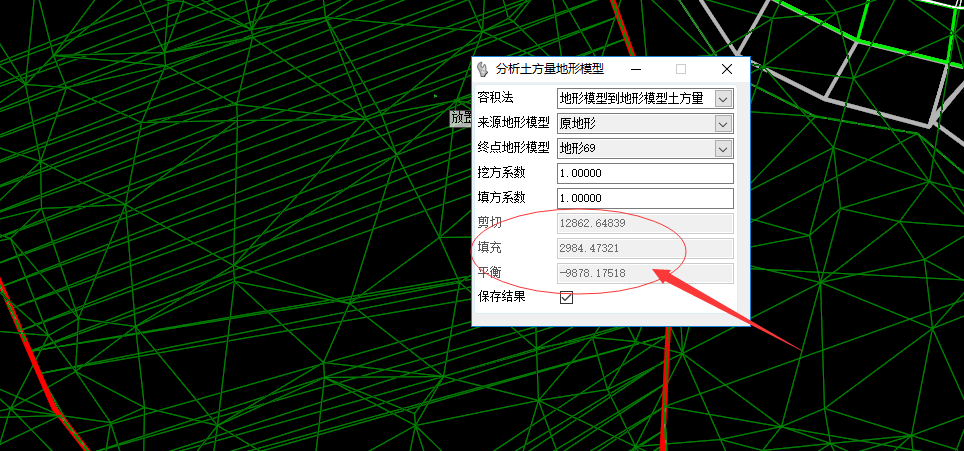

3.实时分区域出土方量(道路、场地)



图片5图片6


三 项目模型展示

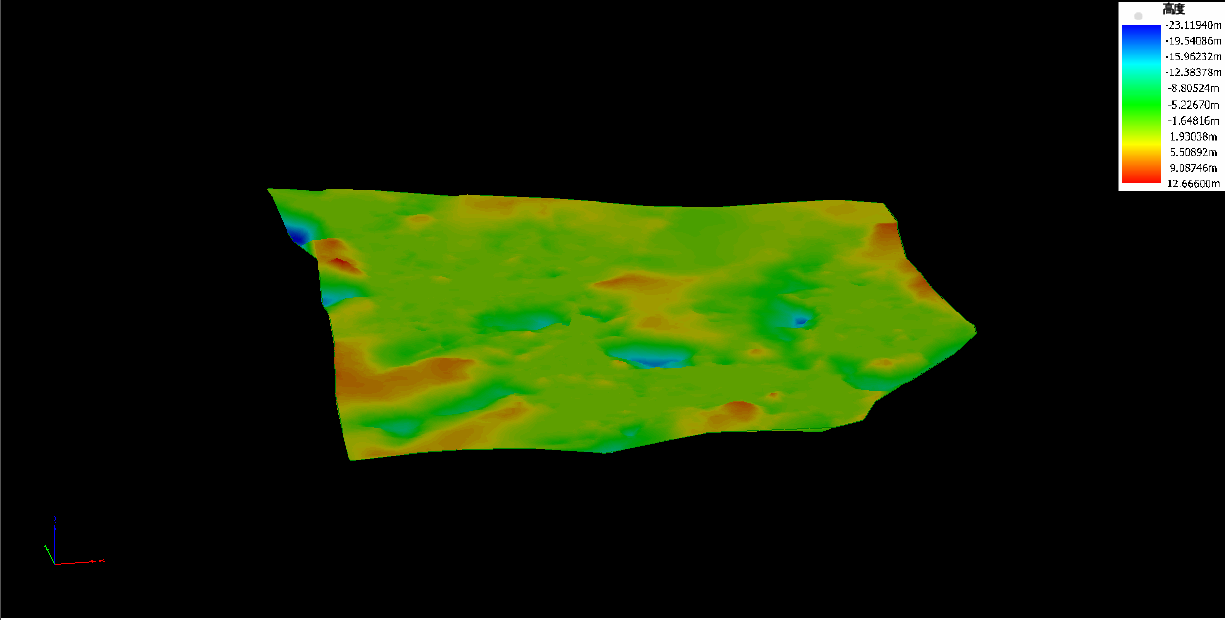

1.原始地形DTM生成过程


① 条件输入:测绘图纸、航拍测量模型。

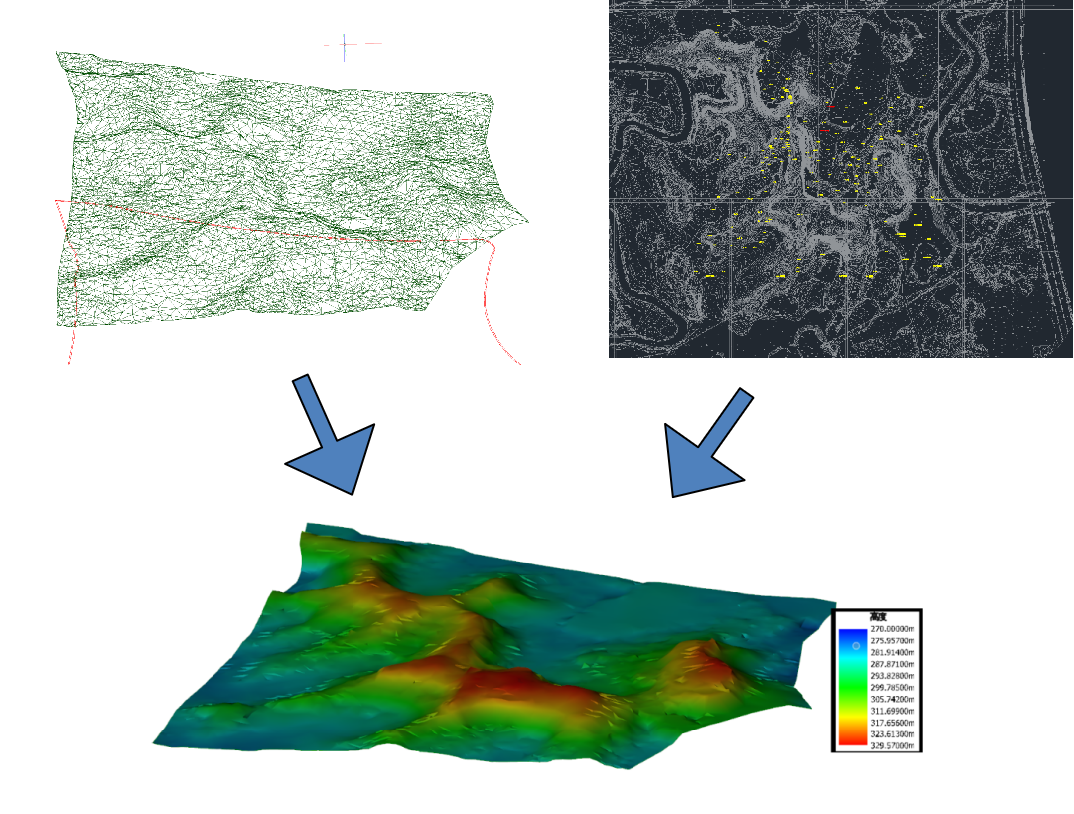

分别通过CAD地形图及航拍倾斜摄影模型生成DTM文件,并对比了两者之间的差异并保留了有效数据。






② 设计建模:







2.等深线模型建立

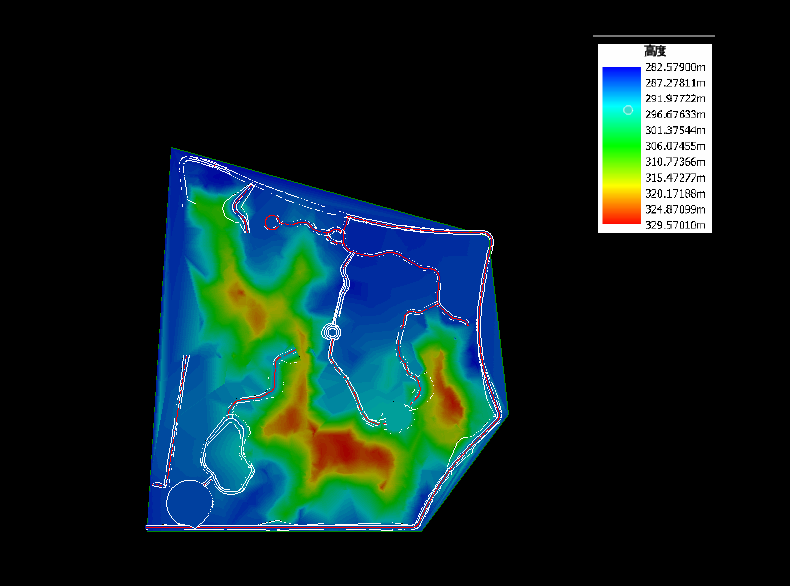

图片11图片12

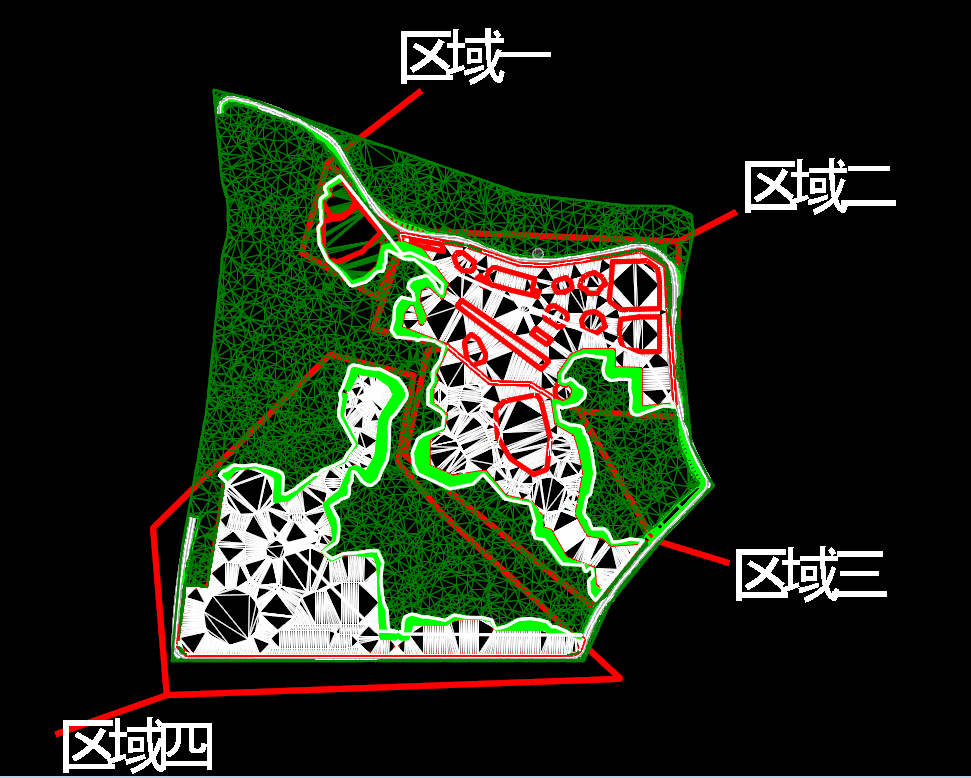

3.初期道路模型

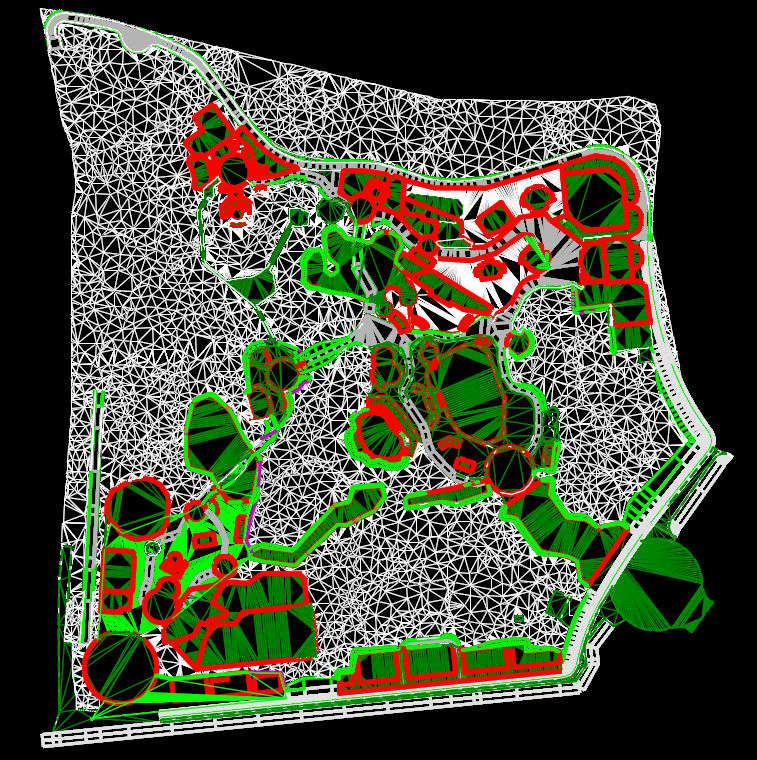

4.项目整体模型





5.填挖方示意图






四 项目总结

我方利用BIM软件辅助项目土建、景观、动画设计人员直接进行设计,对他们做出的设计进行实时建模,算出实时土方量,并进行优化分析。对复杂的游乐设施摆放,标高的确定提供了直接并且科学的依据,土方量由初步设计时的140万方量优化到最终方案的80万方,为客户节约了近7000万元的工程费用。建出的模型能清晰的反映设计情况,给各个专业设计人员及建设单位提供了直观的。


该项目难度大、内容多、专业性强、代表性强,应用点多,为客户创造了较大的经济效益。是广州君和在BIM设计项目领域的又一重大突破,未来,我们将不断发挥君和开放创新、勇于拼搏的精神,为新基建贡献更好的服务和产品。
