现代桥梁如何设计？如何养护？

2022-09-21

桥梁设计是桥梁建设的重要阶段，影响着桥梁的使用寿命。

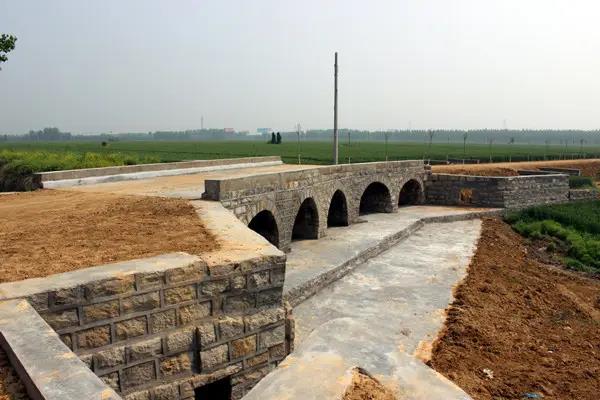

对于小桥涵来说，桥涵位置、孔径、进出口形式以及加固与消能措施是决定小桥涵抗水灾能力的关键因素。因此小桥涵设计，除了满足线路走向外，同时要考虑桥下泄洪、通航或通车的要求。小桥涵应尽可能采用标准跨径设计，以提高效率和减小风险。

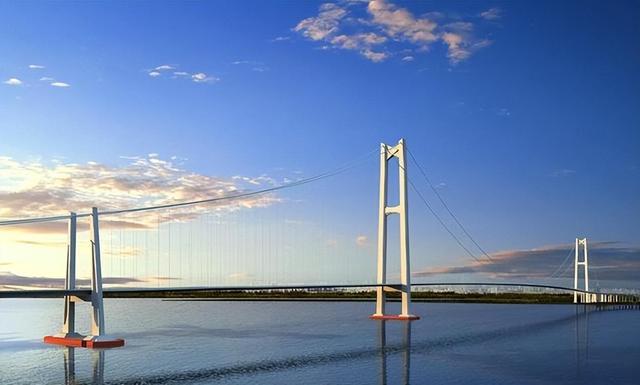

对于大、中桥梁，特别是跨度大或技术复杂的桥梁，为了能在错综复杂的客观条件下，比选出经济实用且美观的设计方案，需要在前期进行深入的调研工作。
一般来说，一座桥梁的完整设计流程，分为前期工作和设计阶段。其中，前期工作包括预工程可行性研究（简称“预可”，下称“预可”）阶段和工程可行性研究（简称“工可”，下称“工可”）阶段。设计阶段包括初步设计、技术设计和施工图设计三个阶段。下面，我们一起来看下桥梁设计的具体流程以及现代桥梁设计和养护方式。

1、桥梁设计流程
前期工作
1.预可阶段
预可阶段着重研究建桥的必要性以及宏观经济上的合理性。
预可阶段形成的预工程可行性研究报告书中，应从经济、政治、国防等方面，详细阐明建桥理由和工程建设的必要性和重要性，同时初步探讨技术上的可行性。对于区域性线路上的桥梁，应以建桥地点（渡口等）的车流量调查（计及国民经济逐年增长）为立论依据。
2.工可阶段
工可阶段着重研究工程上的和投资上的可行性。
工可阶段形成的可行性研究报告书是在预可行行研究报告审批后，在必要性和合理性得到确认的基础上编写的。
可行性研究报告书中，应包括桥位选择，桥梁建设规模的确定，同时要解决桥梁和河道、航运、城市规划以及已有设施的关系。
预可阶段和工可阶段都是为科学开展项目提供依据，避免盲目性带来的严重后果。
设计阶段
1.初步设计
初步设计工作文件应根据批复的可行性研究报告、测设合同和初测、初勘或定测、详勘资料编制。主要内容包括：设计依据、设计指导思想、建设规模、技术标准、设计方案、主要工程数量和材料设计供应。征地拆迁面积、主要技术经济指标、建设程序和期限、总概算等方面的图纸和文字说明。
2.技术设计
技术设计是在已批复的初步设计的基础上，通过具体调查、测量和计算进行的。主要内容包括：为协调编制拟建工程中有关工程项目的图纸、说明书和概算等。经批复后的技术设计文件是施工图设计文件和建设项目投资的依据。
3.施工图设计
两阶段（或三阶段）施工图设计应根据技术设计批复意见、测设合同，进一步对所审定的修建原则、设计方案、技术决定加以具体和深化。在此阶段中，必须对桥梁各种构件进行详细的结构计算，并且确保强度、稳定、刚度、裂缝、构造等各种技术指标满足规范要求，绘制出施工详图，提出文字说明及施工组织计划，并编制施工图预算。
三阶段、两阶段和一阶段设计
1）三阶段设计：一般用于大型、复杂工程。
2）两阶段设计：一般的（常规的）桥梁采用两阶段设计，即初步设计和施工图设计
3）一阶段设计：一阶段设计，即施工图设计。技术简单、方案明确的小桥，采用该种设计。
379fc4a9866ffb6c9aff40a277551dd

2、现代桥梁设计方式
近年来，随着复杂的大型桥梁建设项目的增加，传统的CAD二维设计，制约着桥梁施工设计的发展。现代三维BIM桥梁设计方法，利用强大的可视化建模功能，在较短的时间内高质量的完成大规模的复杂桥梁设计。

桥梁设计模型

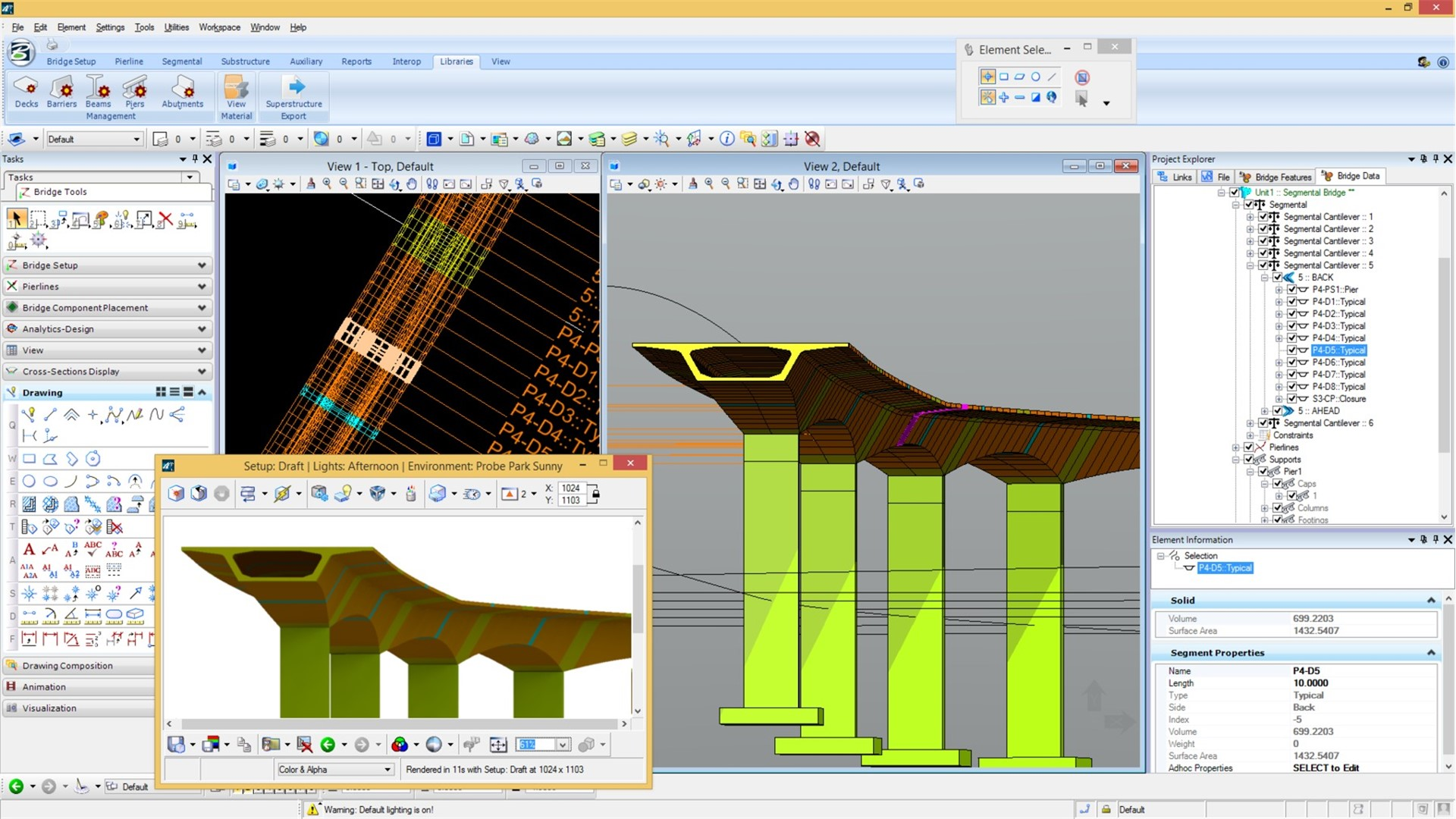

OpenBridge Modeler是针对桥梁模型创建而开发的一款参数化三维设计软件，具有强大的设计建模功能，包括渲染和可视化、碰撞检测、动态视图、出钢筋表和施工模拟等。可以利用强大的参数化截面图模板，自由创建复杂形状的模型。其丰富的常用结构化和非结构化组件库可以帮助设计单位简化日常的桥梁建模工作、实现逼真的可视化效果并提供费用估算明细。

OpenBridge Modeler可用于钢箱梁、斜拉桥、混凝土桥、悬索桥、人行天桥、钢桁梁等三维设计。可根据地形、道路、入口坡道以及相关基础设施来校准设计。您可以通过交通和施工模拟来节省工期。使用碰撞检测功能可以减少图纸设计变更，让您避免不必要的返工，从而更好地控制成本。

>>>软件详情：OpenBridge Modeler三维桥梁建模软件

〈〉
