预制梁厂BIM技术和自动化、信息化应用方案
2019-08-06
一、使用 Planbar 桥梁模块进行 BIM 模型创建
Planbar是德国内梅切克软件工程有限公司专门针对混凝土图纸构件的软件产品，通过三十多年专注于预制构件设计工作所累积的经验，PLANBAR 实现了无与伦比的规划深度。PLANBAR 支持 40 种以上的数据交换形式，故而随时可以快速并简单的将数据信息以用户需要的任意格式导出，如：DXF、DWG、PDF、 IFC、SKP、C4D、DGN、3DS、3DM、UNI、PXML 等。
Planbar 软件桥梁模块可以快速实现桥梁 BIM 模型创建，其逻辑化的设计理念不仅能轻松支持大模型处理，还能简单实现团队的协同设计，提高模型创建效率：
桥梁项目由于截面多变，在 BIM 建模过程中钢筋绘制往往是非常麻烦和耗时的。Planbar 桥梁模块提供了多种针对桥梁项目的配筋方式，可以提高钢筋建模的精度和效率：
1. 3D 线转化为钢筋
2.渐变钢筋放置
二、从 BIM 模型输出图纸和下料清单
完成 BIM 模型的创建后，我们将从 BIM 模型直接实现以下应用：
Planbar 软件具备强大的工业化属性，BIM 模型创建完成后，构件生产和施工所需的构件属性清单，生产详图，物料需求统计等均可从软件直接输出：
l 1.构件属性清单
在 Planbar 软件中，可通过前期设置，将不同的桥梁阶段定义为预制构件，为每个构件分配唯一的属性编码。软件可自定义输出构件属性清单，包含构件的形状、尺寸、重量、位置等属性信息。
2.物料清单
Planbar 软件可从 BIM 模型输出准确的物料清单，可按施工计划自定义分批次输出统计报告，精确指导生产备料，完全解放传统的人工算量方式，提高物料算量的效率和精度。
l 3.预制构件详图
Planbar 软件可从 BIM 模型自定义输出用户所需的构件图纸，图纸排版和标注一般无需再次手动修改。在绘图过程中图纸和模型保持实时双向联动，确保信息一致。在绘图完成后，可以批量自定义选择构件，批量自动出图。
装配式技术BIM应用交流群 期待你的加入——加微信18122393143进群
相关阅读
-

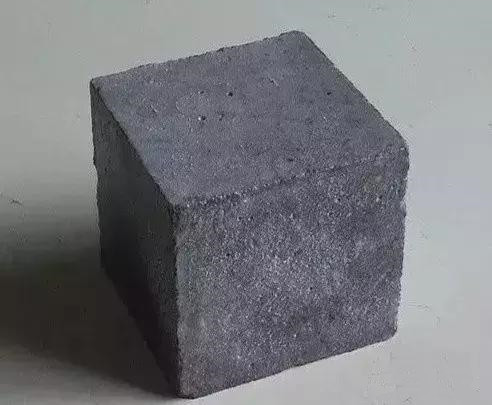

按照国家标准GB 50010－2002《混凝土结构设计规范》，混凝土强度等级应按立方体抗压强度标准值确定。立方体抗压强度标准值系指按标准方法制作和养护的边长为150mm的立方体试件，在28d龄期用标准试验方法测得的具有95％保证率的抗压强度，以fcu，k表示。
-
-
