2019年1月7日，国家工程建设标准化信息网发布了“住房城乡建设部关于发布行业标准《建筑工程设计信息模型制图标准》的公告”，批准《建筑工程设计信息模型制图标准》为行业标准，编号为JGJ/T448-2018，自2019年6月1日起实施。
本标准是BIM领域重要标准之一，在后续即将发布的国家标准《建筑信息模型设计交付标准》（以下简称《交付标准》）的基础之上，进一步深化和明晰了BIM交付体系、方法和要求，在BIM表达方面具有可操作意义的约束和引导作用，也为BIM模型成为合法交付物提供了标准依据。
关于这份标准，我们来画一下重点吧！

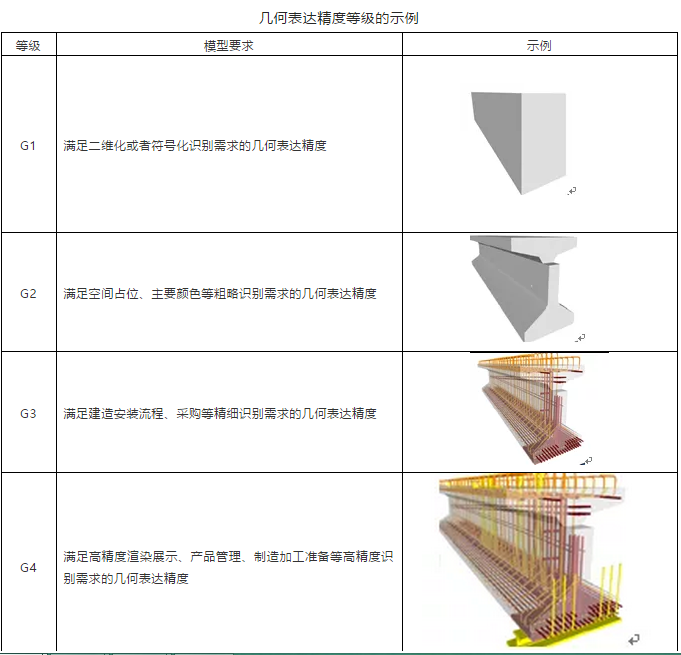

BIM交付标准目的
预制构件类型及关联元素的分类
| 预制构件类型 | 至少包含的关联元素 |
| 预制墙 | l 连接套筒、纵筋、拉筋、桁架筋、分布筋、箍筋、洞口斜筋、吊件、埋件； |
| l 键槽、侧面做法、预留孔洞、保温层、滴水槽、防水做法、外叶板； | |
| l 线盒、线管、配电箱、开关、插座。 | |
| 预制梁 | l 纵筋、腰筋、箍筋、吊件； |
| l 键槽、挑耳、锚固板、灌浆套筒。 | |
| 预制柱 | l 箍筋、角筋、侧面钢筋、插筋； |
| l 灌浆套筒、预留孔洞； | |
| l 线盒、线管、开关、插座。 | |
| 预制叠合板 | l 沿宽度方向钢筋、沿跨度方向钢筋、端头钢筋、桁架筋； |
| l 倒角、吊件、接触面做法、预留孔洞； | |
| l 线盒、线管、开关。 | |
| 预制楼梯 | l 梯段板纵筋、梯段板分布筋、踏步纵筋、踏步箍筋、洞口加强筋、梯段上端固定沟； |
| l 休息平台、踏步防滑槽、预留孔洞、吊件、埋件。 | |
| 预制空调板 | l 长度方向钢筋、宽度方向钢筋、吊件； |
| l 滴水槽、预留孔洞。 | |
| 预制阳台板 | l 沿宽度方向钢筋、沿长度方向钢筋、桁架筋、箍筋； |
| l 滴水槽、预留孔洞、吊件。 | |
| 预制飘窗 | l 纵筋、箍筋； |
| l 预留孔洞。 | |
| 钢结构模型单元的分类 | |
| 钢结构构件类型 | 关联元素 |
| 钢板剪力墙 | l 钢板墙、鱼尾板、边缘梁、边缘柱、螺栓、加劲板、混凝土墙板、洞口加劲肋、墙梁、拉条、吊件 |
| l 键槽、连接做法、预留孔洞、防护层、隔声层、保温层、滴水槽、防水做法 | |
| l 公共管线、阀门、检修配件、计量仪表、电表箱、配电箱、弱电箱 | |
| 钢梁 | l 型钢、螺栓、加劲板、洞口加劲肋、吊件 |
| l 连接做法、预留孔洞、防护层 | |
| l 公共管线、检修配件 | |
| 钢柱 | l 型钢、螺栓、加劲板、缀条、牛腿、柱脚、洞口加劲肋、吊件、埋件 |
| l 连接做法、预留孔洞、防护层 | |
| l 公共管线、检修配件 | |
| 叠合板 | l 压型金属板、混凝土板、沿宽度方向钢筋、沿跨度方向钢筋、端头钢筋、桁架筋 |
| l 连接件、吊件、接触面做法、预留孔洞、建筑面层 | |
| l 线盒、线管、开关、检修配件 | |
| 支撑 | l 型钢、螺栓、节点板 |
| l 连接做法、预留孔洞、防护层 | |
| 屋盖 | l 钢屋架、天窗架、屋面支撑、系杆、屋面板、托架、檩条、拉条、隅撑、屋面板、天沟 |
| l 键槽、连接件、吊件、接触面做法、预留孔洞、建筑面层 | |
| l 公共管线、检修配件 | |
| 钢梯 | l 型钢、梯梁、踏步、休息平台、吊件 |
| l 梯段连接做法、预留孔洞、建筑面层 |
规定了三维模型工程计量的剪切关系及优先等级，同时通过明确构件模型单元的命名规则及分类设置，确保满足项目的应用需求及清单计价规则。
混凝土强度相同的模型单元优先级
| 模型单元名称 | 优先级 |
| 基础 | 1 |
| 结构柱 | 2 |
| 结构梁 | 3 |
| 结构墙 | 4 |
| 结构板 | 5 |
| 建筑柱 | 6 |
| 建筑墙 | 7 |

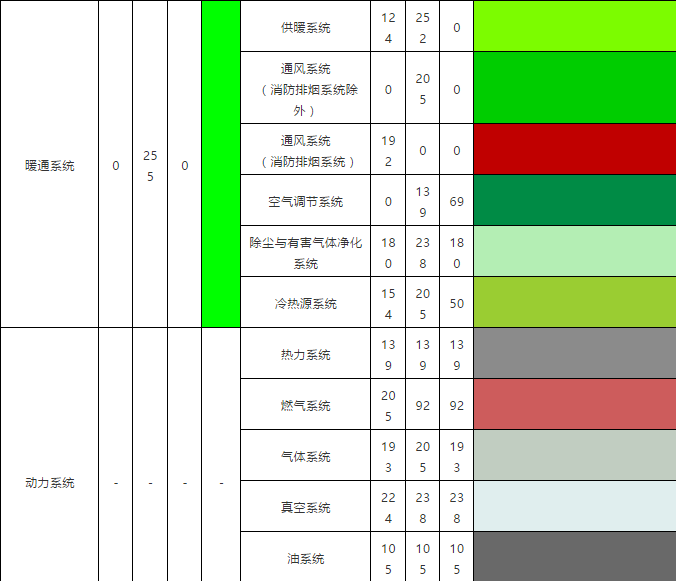

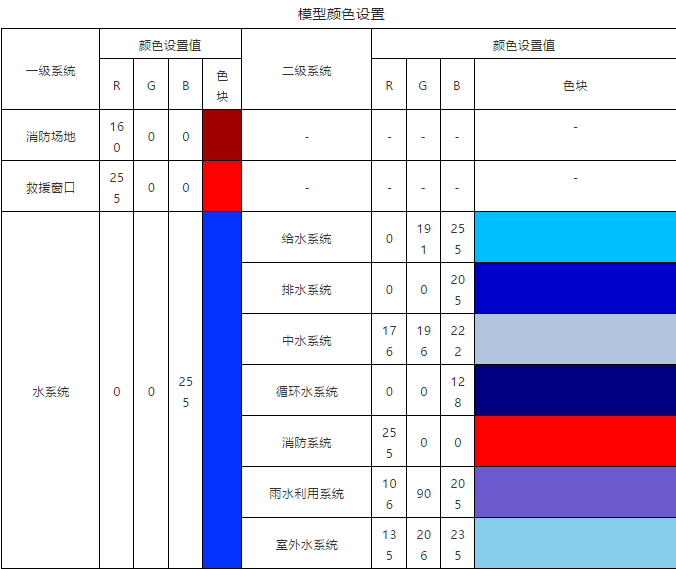

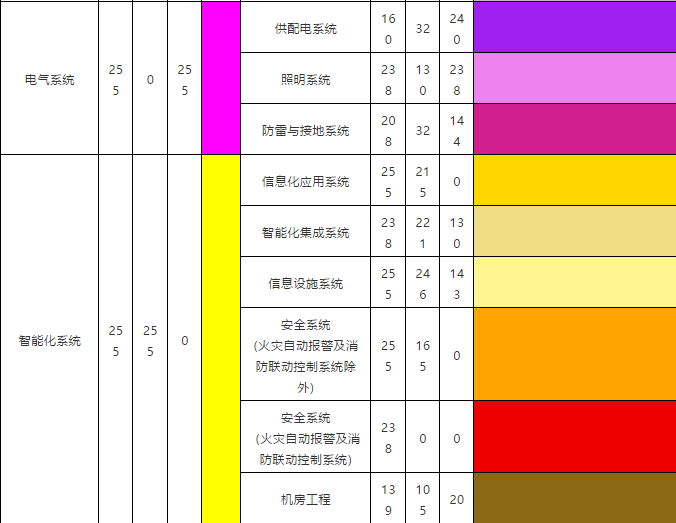

对模型单元的编号及颜色进行了要求，有利于各BIM参与方迅速准确掌握构件的专业类别信息，对工程量统计及物资采购提供了极大的便利。
对模型单元的编号及颜色进行了要求，有利于各BIM参与方迅速准确掌握构件的专业类别信息，对工程量统计及物资采购提供了极大的便利。
| 视图编号 | |
| 视图编号 | 视图名称 |
| 000－099 | 目录、说明、计算书、系统图、三维视图 |
| 100－129 | 勘察测绘图、总图 |
| 130－199 | 防火分区示意图、人防分区示意图 |
| 200－299 | 平面图 |
| 300－399 | 立面图 |
| 400－499 | 剖面图 |
| 5000－5099 | 建筑外围护系统模型单元 |
| 5100－5199 | 建筑其他构件系统模型单元 |
| 5200－5299 | 水系统模型单元 |
| 5300－5399 | 暖通系统模型单元 |
| 5400－5499 | 动力系统模型单元 |
| 5500－5599 | 电气系统模型单元 |
| 5600－5699 | 智能化系统模型单元 |
| 600-699 | （预留） |
| 700-799 | （预留） |
| 800-899 | 模型工程量统计、技术经济指标表 |
| 900-999 | 工程建设审查审批文档 |

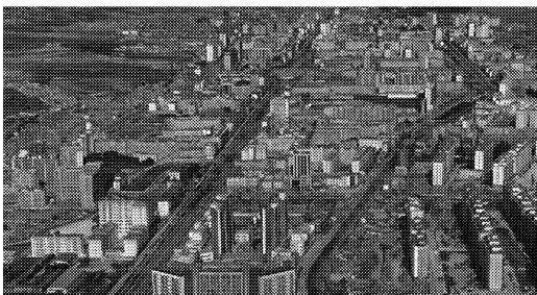

以城市实景三维建模为例，阐述了无人机倾斜摄影、实景三维模型数据生产的基本原理。利用无人机搭载倾斜相机的方式采集影像数据，选用 ContextCapture 软件 作为数据处理平台，将从影像中获得的纹理信息和几何模型相结合，构建合作城区附近 24 km2的实景三维模型。
