实景建模是通过不同的角度拍摄的数码照片作为输入数据源，为当前环境轻松生成高分辨率的三维模型。
根据不同的需求，还可以设置各种额外辅助数据：传感器属性（焦距，传感器尺寸，主点，镜头失真），照片的位置参数（如GPS），照片姿态参数（例如，INS），控制点，等等。无需人工干预，Context Capture 在几分钟/或数小时的计算时间内，根据输入的数据的大小，能输出高分辨率的带有真实纹理的三角网格模型。所输出的三维格网模型能够准确、精细地复原出建模主体的真实色泽、几何形态及细节构成。
二、为什么要做三维实景建模？
通过“实景模型”即使不到现场也可以在实景模型中完成准确的实景测绘、实景方案模拟、实景拆迁区域模拟、实景进度汇报、实景进度分析，最重要的是保留下当时的数据信息，对于文物以及历史遗迹的保护，有着不可取代的文化价值，即足不出户也可以像在现场一样，了解现场情况、解决现场问题、管理现场状况。
实景建模街道模型

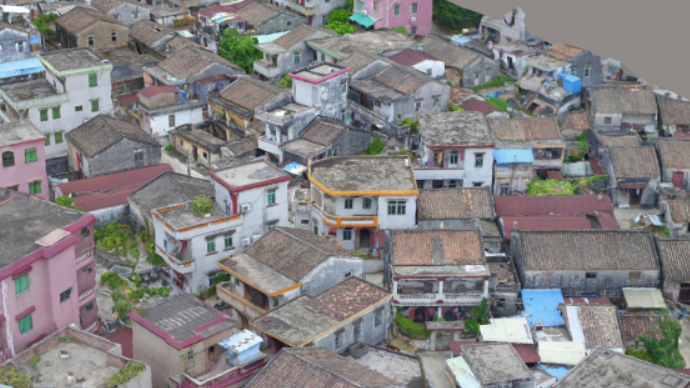

三维实景建模-古镇实景模型
三、实景模型怎么去利用？
获取的三维模型，可以切换成点云数据、三角网格数据，可以进行如下应用：
1、到Bentley Descartes软件进行网格数据处理，完善模型的局部的破面并编辑三角网格模型。
及评估场地平整需要的填挖方量等问题，并实现对模型模拟移动路径以及漫游处理。
）。
四、实景建模的过程
航拍需要保证有足够高的重叠率，城市内作业，需要注意高压电塔的影响。
例如以下模型：通过摄影测量重建，花费了半天的时间进行拍摄，在处理前期，将要全部249 张照片全部准确空三成功，还原照片的精确位置。并在得到空三之后，再计算还原实景模型。
街道照片还原成实景模型
城市照片还原成实景模型
发布到网页端并进行编辑添加素材说明
五、三维实景建模方案精度以及测量
由于每张照片和视频都含有空间位置信息，即照片的经度、纬度、高度信息。实景建模方案精度以及测量
通过 Context Capture 实景建模生成的模型，可直接在免费提供给客户的Acute3D viewer 中进行场地测量
实景模型测垂直距离
实景模型水平面积测量
实景模型体积测量
六、实景建模导出的格式
- ContextCapture模型的原始格式为3MX
- 转出通用的OBJ或FBX格式，再导入到草图大师做方案设计或导入到3D MAX等对应的软件。
软件导出的格式界面
七、实景建模方案案例
实例1：针对古镇的立面改造，花费半天时间进行收集数据，并且得到数据之后，花费5天的时间，量测并还原现场的立面图。
由于距离测量控制点较远，通过测量方法获取地形工作量较大，并且地形陡峭，难以布点。
无人机航拍现场数据
实例3：上庄隧道口挖方量计算
设计院工程量：8万方；施工方工程量：16万方；两者差别较大。
通过等高线、坐标等方式验证后，达成施工单位和咨询单位均认可计算精度。
无人机实景模型
Powercivil软件读取实景模型生成DTM地模文件
基于Powercivil精确坐标绘图，对模型进行控制点选取以及相关计算体积功能，得到最终的隧道口开挖数据计算
Powercivil基于实景模型和施工图建立的最终隧道口模型
八、实景建模方案实施
1、实施主要步骤
2、本项目使用的软件以及配置
项目的村庄区域23万平米，建立精细模型；预计本期航拍需要约3天，需要派遣2名工程师。航线区域按照70米航线高度进行飞行，预计获得照片1000余张。
计划航线
4、非村落区域航拍规划
非村庄区域约80万平米，建立粗略模型；预计本期航拍需要约3天，需要派遣2名工程师。航线区域分别按照100、150米航线高度进行飞行，预计获得照片1000张。最后生成出的周边模型如比较模糊的情况，考虑建立三维BIM模型或者通过照片来取代该模型。
计划航线
通过照片来合成背景，选择不同角度合成
通过建立BIM模型合成到实景模型当中
（备注：需要规划单位或者其他单位提供主流IFC、OBJ、FBX等三维数据模型或提供方案设计图纸，最好附带清晰的效果图）
5、局部拍摄全景照片
收集全部区域的照片后，整合分析，并针对街道区域进行局部全景照片拍摄，预计拍摄时间 2 天。
6、需要甲方协助
安排车辆1台，协助人员 1至2 名。服务时间预计 7 天。
提供航拍飞行的本项目指派我公司人员XXX、XXX的证明文件。
协助寻找并提供合适的航拍起飞点，以及充电休息的场所。
7、无人机航拍照片处理
将整个项目的照片放置公司的工作站集中计算处理，以5台工作站为本次项目处理机器。
8、数字交付成果
最终可以根据实际需求交付网页端成果或者本地文件，并指导甲方安装Acute 3D Viewer视图浏览工具。
实景建模 网页端浏览成果
